Überspannungs-schutz für PV-Anlagen in Wohngebäuden

Überspannungsschutz ist entscheidend bei der Installation von Photovoltaikanlagen in Wohngebäuden. Damit die PV-Anlage zuverlässig läuft, ist ein passendes Schutzkonzept unerlässlich, um Ausfallzeiten und finanzielle Folgen durch Reparaturkosten zu vermeiden.

1: Hauptverteilung / HAK 2: Internet / Telefon / Kommunikation 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 4: PV-Anlage (AC-Seite Wechselrichter) 1: Hauptverteilung / HAK 2: Internet / Telefon / Kommunikation 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 4: PV-Anlage (AC-Seite Wechselrichter)

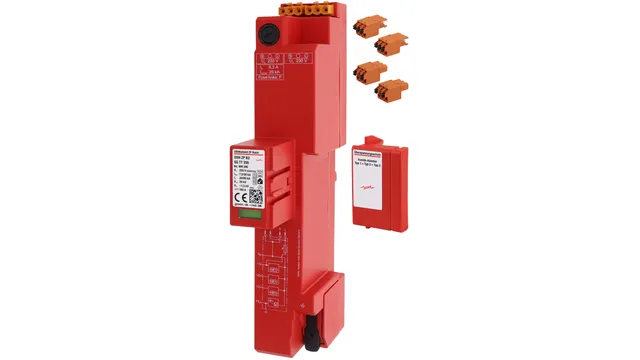

909396

DEHNshield ZP Basic 2 SG TT

Der Kombi-Ableiter wird direkt am Gebäudeeintritt auf dem Sammelschienensystem montiert. Er schützt die Elektroinstallation im direkten Umfeld sowie die im Vorzählerbereich integrierten Smart Meter und dem Smart Meter Gateway.

Add  Details

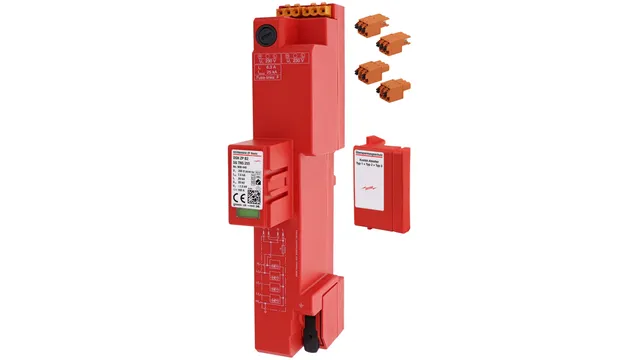

909440

DEHNshield ZP Basic 2 SG TNS

Der Kombi-Ableiter wird direkt am Gebäudeeintritt auf dem Sammelschienensystem montiert. Er schützt die Elektroinstallation im direkten Umfeld sowie die im Vorzählerbereich integrierten Smart Meter und dem Smart Meter Gateway.

Add  Details

909430

DEHNshield ZP Basic 2 SG TNC

Der Kombi-Ableiter wird direkt am Gebäudeeintritt auf dem Sammelschienensystem montiert. Er schützt die Elektroinstallation im direkten Umfeld sowie die im Vorzählerbereich integrierten Smart Meter und dem Smart Meter Gateway.

Add  Details

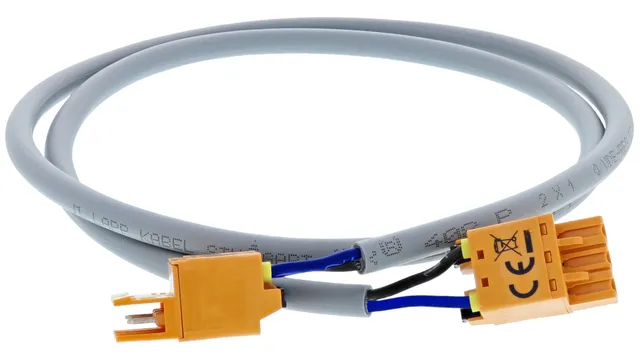

909499

Anschlussleitung

Zubehör: Für die Spannungsversorgung des intelligenten Mess­systems. Für das DEHNshield ZP Basic SG werden 2 Anschlussleitungen benötigt.

Add  Details

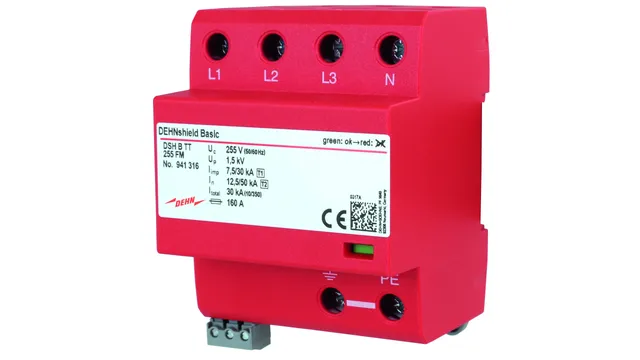

941316

DEHNshield Basic TT FM

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

941406

DEHNshield Basic TNS FM

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

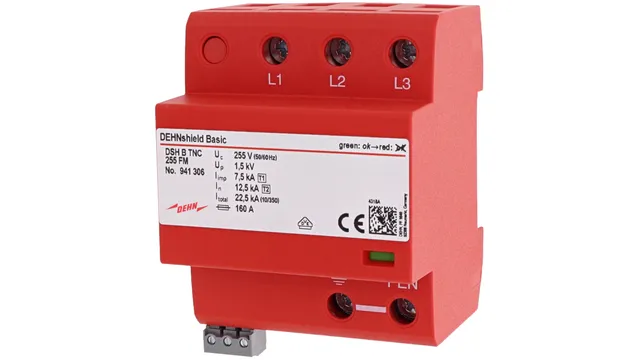

941306

DEHNshield Basic TNC FM

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

922220

DEHNbox TC B 180

Der Kombi-Ableiter schützt bei direkten Blitzeinschlägen und Überspannungen. Er bietet Sicherheit für den Telefon-/DSL-Anschluss. Die kompakte Bauweise ermöglicht eine schnelle Montage im Neubau sowie eine einfache Nachrüstung in Bestandsgebäuden.

Add  Details

929161

DEHNpatch Class EA

Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Add  Details

942565

DEHNguard MP YPV 1200 FM

Der Typ 2-Ableiter ist speziell für PV-Anlagen konzipiert und schützt die DC-Seite des Wechselrichters. Die Schnellanschlusstechnik mittels praktischer Push-in-Doppelklemme erleichtert die Installation und ersetzt andernfalls notwendige Zusatzklemmen.

Add  Details

900921

DEHNcube 2 YPV 1100 2M 1 S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String. Mit Überspannungsschutz und Push-in-Klemmen für Ein- und Ausgang.

Add  Details

900924

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

Add  Details

900910

DEHNcube YPV SCI 1000 1M

Alternative: Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Add  Details

900920

DEHNcube YPV SCI 1000 2M

Alternative: Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Add  Details

900945

Y-Anschlussleitung

Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.

Add  Details

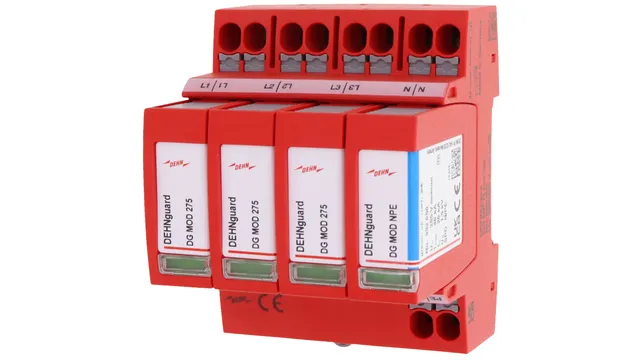

942310

DEHNguard MP 275 TT

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

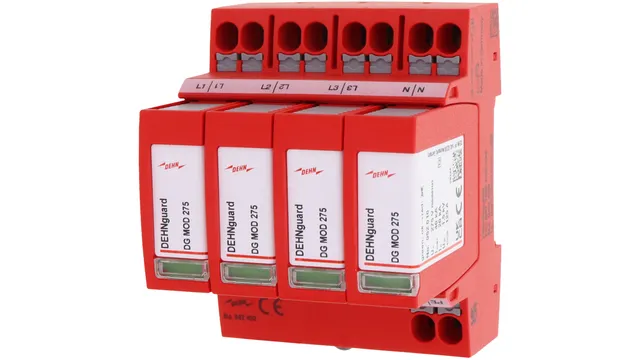

942400

DEHNguard MP 275 TNS

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

Anforderungen an den Überspannungsschutz

Bei der Installation einer neuen PV-Anlage oder der Erweiterung einer vorhandenen Anlage wird in die bestehende Elektroinstallation eingegriffen. Der elektrische Anschluss erfolgt über einen eigenen oder neuen Stromkreis, der nach den aktuell gültigen Normen zu errichten ist. Für diesen Fall ergibt sich aus den Normen die Notwendigkeit zum Überspannungsschutz auf der AC-Seite (DIN VDE 0100-443) und zum besonderen Schutz des Wechselrichters auf der DC-Seite (DIN VDE 0100-712 und DIN VDE 0185-305-3 Beiblatt 5).

Generell sollten die Schutzkomponenten so nah wie möglich am Gerät platziert werden. Dies sind mögliche Einbauorte:

  • Zum Schutz der AC-Seite im Zählerschrank oder direkt am AC-Ausgang des Wechselrichters
  • Zum Schutz der DC-Seite in einem Generator-Anschlusskasten direkt vor dem Wechselrichter

Beträgt die Leitungslänge zwischen Wechselrichter und Überspannungsableiter mehr als 10 m, empfiehlt sich ein weiteres Überspannungsschutzgerät Typ 2. Ein zusätzlicher Überspannungsschutz für den Batteriespeicher ist in der Regel nur dann nötig, wenn er nicht in unmittelbarer Nähe zum Wechselrichter platziert ist.

Vollständiges Schutzkonzept

Überspannungsschutz im Einfamilienhaus

Da moderne Einfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen.

Erfahren Sie, wie Sie neben Ihrer Photovoltaikanlage auch die Wallbox und smarte Haustechnik schützen.

Zum Schutzkonzept

FAQs

Downloads

Nutzen Sie den Filter, um schneller zu Ihrem Thema zu finden. Wenn Sie weitere Informationen benötigen, helfen wir Ihnen gerne weiter.

Auswahl­hilfe Schutz­konzept für PV-Anlagen Schutz­geräte für Über­spannungs­schutz, Potential­ausgleich und Erdung .pdf 521 KB
Bro­schüre DEHN schützt Photo­voltaik­anlagen Blitz- und Über­spannungs­schutz für Auf­dach- und Frei­flächen­anlagen .pdf 3 MB
Schutz­­vorschlag Photo­voltaik-Dach­anlagen Blitz- und Über­spannungs­schutz für Photo­voltaik-Dach­anlagen .pdf 3.2 MB
Flyer DEHNguard MP YPV Der DC-Über­spannungs-Ableiter Typ 2 mit Push-in-Doppel­­klemme .pdf 301 KB
Flyer DEHNcube 2 YPV Generator­anschluss­kasten mit inte­griertem Typ 2-Ableiter .pdf 313 KB
