Überspannungs-schutz fürs Einfamilienhaus

Da moderne Einfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Wallbox in der Garage und die smarte Haustechnik sicher geschützt.

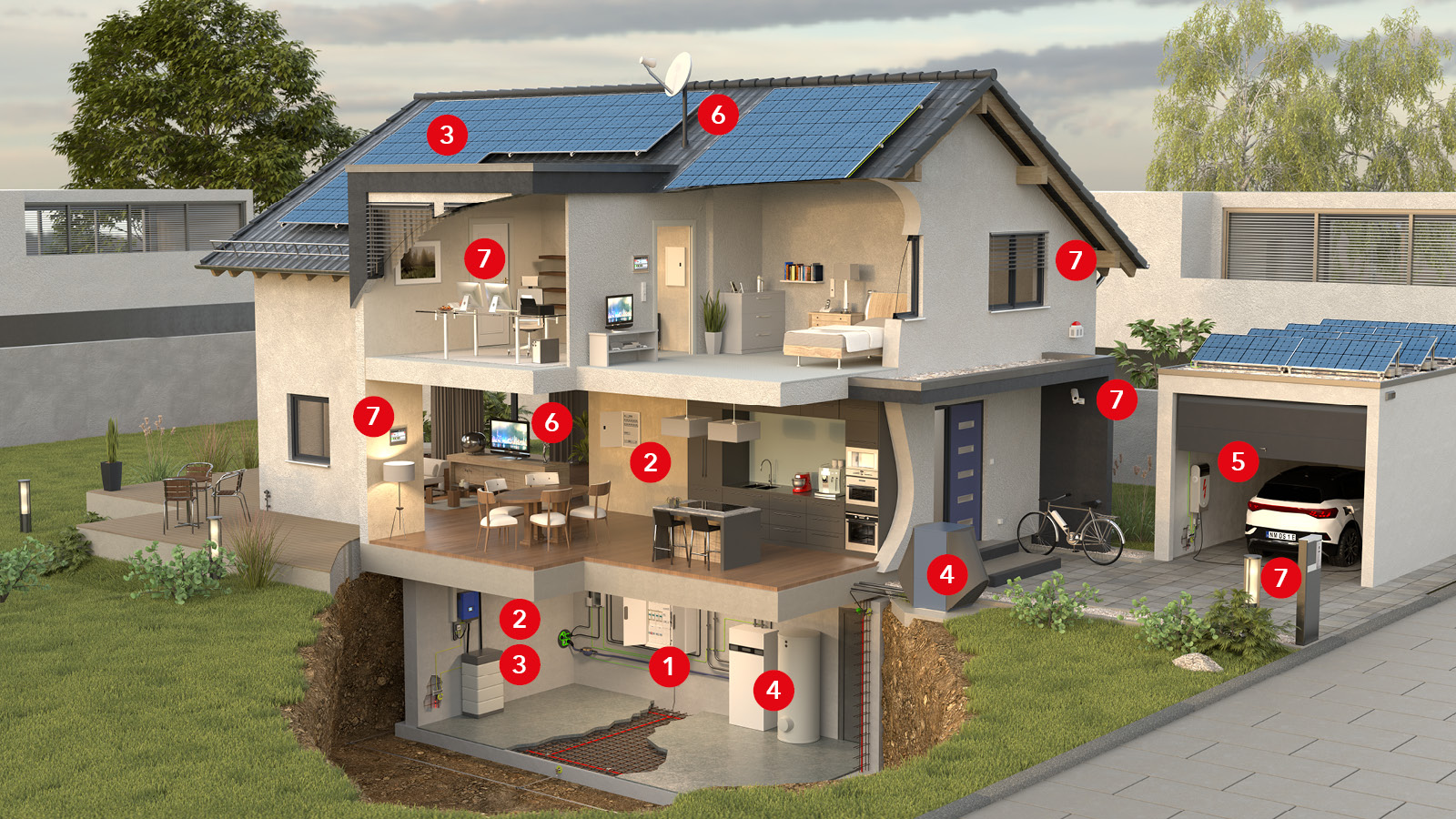

1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte
1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte

Der richtige Weg zu normgerechtem Überspannungsschutz für Einfamilienhäuser.

Nach DIN VDE 0100-443 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.

Sie müssen Überspannungsableiter für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die PV-Anlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.

Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems. Ist ein äußerer Blitzschutz vorhanden, müssen die Blitzschutzgeräte am Gebäudeeintritt auf hohe Blitzstoßströme dimensioniert werden. Denken Sie außerdem bei der Erdungsanlage auf die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.

909396

DEHNshield ZP Basic 2 SG TT

Kombi-Ableiter Typ 1 + 2 + 3 für das 40 mm-Sammel­schienensystem. Mit integrierter Spannungsversorgung des intelligenten Messsystems, nach VDE-AR-N 4100.

Add  Details

909440

DEHNshield ZP Basic 2 SG TNS

Kombi-Ableiter Typ 1 + 2 + 3 für das 40 mm-Sammel­schienensystem. Mit integrierter Spannungsversorgung des intelligenten Messsystems, nach VDE-AR-N 4100.

Add  Details

909499

Anschlussleitung

Zubehör: Für die Spannungsversorgung des intelligenten Mess­systems. Für das DEHNshield ZP Basic SG werden 2 Anschlussleitungen benötigt.

Add  Details

941316

DEHNshield Basic FM TT

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

941406

DEHNshield Basic FM TNS

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

922220

DEHNbox TC B 180

Zuverlässiger Schutz für informationstechnische Schnitt­stellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

Add  Details

909703

DEHNgate FF TV

Schutz der Breitbandverbindung am Gebäudeeintritt.

Add  Details

942310

DEHNguard MP TT

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

942400

DEHNguard MP TNS

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

900910

DEHNcube YPV SCI 1000 1M

Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Add  Details

900945

Y-Anschlussleitung

Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.

Add  Details

942565

DEHNguard MP YPV 1200 FM

Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.

Add  Details

900921

DEHNcube 2 YPV 1100 2M 1S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von MPP-Eingängen und je einem String. Mit Überspannungsschutz und Push-in-Klemmen für Ein- und Ausgang.

Add  Details

953200

DEHNrail M 2P

Typ 3-Ableiter für besonders empfindliche Anlagenteile, wie z. B. Steuerungen für Heizungs- und Klimaanlagen.

Add  Details

927924

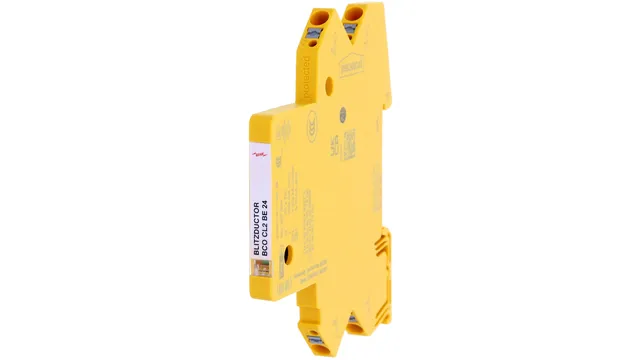

BLITZDUCTORconnect CL2 BE 24

Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.

Add  Details

900439

DEHNcord 3P TT 275 FM

Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Ideal für den Einsatz in Wallboxen. Montage auf Hutschiene oder Wand.

Add  Details

900901

DEHNcube EMOB

Anschlussfertige Systemlösung für die Wallbox.

Add  Details

900905

DEHNcube EMOB

Anschlussfertige Systemlösung für die Wallbox.

Add  Details

929161

DEHNpatch Class EA

Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Add  Details

909706

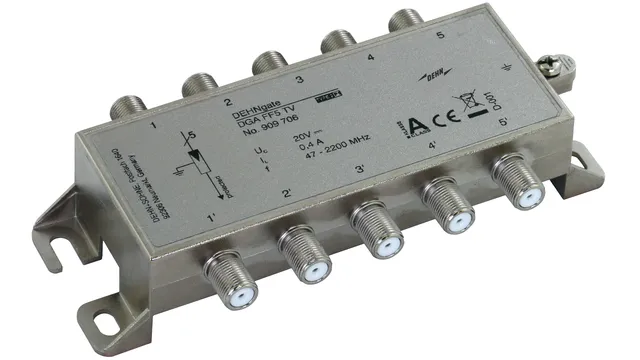

DEHNgate FF5 TV

Überspannungs-Ableiter mit F-Anschlüssen. 5-fach Schutz für Antennenverteiler und Multischalter.

Add  Details

925001

BUStector BT 24

Schutz von KNX / EIB-Systemen.

Add  Details

900449

DEHNcord R 3P

Schutz empfindlicher, elektrischer Jalousien.

Add  Details

900447

DEHNcord L 3P

Schutz für die LED-Beleuchtung.

Add  Details

924396

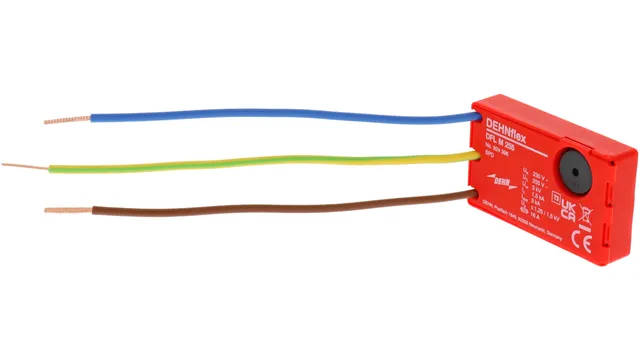

DEHNflex M

Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.

Add  Details

900924

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

Add  Details

909631

DEHNshield ZP 2 SG TT

Kombi-Ableiter Typ 1 + 2 + 3 für das 40 mm-Sammelschienensystem. Mit integrierter Spannungsversorgung des intelligenten Messsystems, nach VDE-AR-N 4100.

Add  Details

909640

DEHNshield ZP 2 SG TNS

Kombi-Ableiter Typ 1 + 2 + 3 für das 40 mm-Sammelschienensystem. Mit integrierter Spannungsversorgung des intelligenten Messsystems, nach VDE-AR-N 4100.

Add  Details

909499

Anschlussleitung

Zubehör: Für die Spannungsversorgung des intelligenten Messsystems. Für das DEHNshield ZP Basic SG werden 2 Anschlussleitungen benötigt.

Add  Details

941316

DEHNshield Basic FM TT

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

941406

DEHNshield Basic FM TNS

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

922220

DEHNbox TC B 180

Zuverlässiger Schutz für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

Add  Details

909703

DEHNgate FF TV

Schutz der Breitbandverbindung am Gebäudeeintritt.

Add  Details

942310

DEHNguard MP TT

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsverdrahtung.

Add  Details

942400

DEHNguard MP TNS

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

900910

DEHNcube YPV SCI 1000 1M

Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Add  Details

900945

Y-Anschlussleitung

Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.

Add  Details

942565

DEHNguard MP YPV 1200 FM

Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.

Add  Details

900921

DEHNcube 2 YPV 1100 2M 1S

Der Überspannungs-Ableiter Typ 2 verfügt über eine praktische Push-in-Doppelklemme und erleichtert als verdrahtungsfertige Kompletteinheit die Installation.

Add  Details

953200

DEHNrail M 2P

Typ 3-Ableiter für besonders empfindliche Anlagenteile, wie z. B. Steuerungen für Heizungs- und Klimaanlagen.

Add  Details

927924

BLITZDUCTORconnect CL2 BE 24

Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.

Add  Details

900439

DEHNcord 3P TT 275 FM

Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Ideal für den Einsatz in Wallboxen. Montage auf Hutschiene oder Wand.

Add  Details

900901

DEHNcube EMOB

Anschlussfertige Systemlösung für die Wallbox.

Add  Details

900905

DEHNcube EMOB

Anschlussfertige Systemlösung für die Wallbox.

Add  Details

929161

DEHNpatch Class EA

Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Add  Details

909706

DEHNgate FF5 TV

Überspannungs-Ableiter mit F-Anschlüssen. 5-fach Schutz für Antennenverteiler und Multischalter.

Add  Details

925001

BUStector BT 24

Schutz von KNX / EIB-Systemen.

Add  Details

900449

DEHNcord R 3P

Schutz empfindlicher, elektrischer Jalousien.

Add  Details

900447

DEHNcord L 3P

Schutz für die LED-Beleuchtung.

Add  Details

924396

DEHNflex M

Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.

Add  Details

900924

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

Add  Details

Mit Sicherheit normgerecht

Alle DEHN Lösungen und Produkte sind normenkonform. Erfahren Sie mehr über die Anforderungen nach DIN VDE 0100-443/-534 und wie Sie diese mit unseren Lösungen erfüllen.

Zur Norm

DEHNselect Wohngebäude

Mit DEHNselect Wohngebäude wählen Sie ganz unkompliziert den normenkonformen Überspannungsschutz für Ihr Projekt aus. Finden Sie hier in wenigen Schritten die benötigten Lösungen für Ihr Ein- oder Mehrfamilienhaus - egal ob Neubau, Umbau oder Modernisierung.

DEHNselect starten

Überspannungsschutz im Einfamilienhaus nachrüsten

Genau jetzt rüsten viele ihr Einfamilienhaus mit einer Wallbox, einer PV-Anlage oder einem klimafreundlichen Wärmesystem nach. Wichtig dabei: Auch die elektrische Anlage muss an die zukünftigen Herausforderungen angepasst werden.

Mehr zu Nachrüstung

Downloads

Nutzen Sie den Filter, um schneller zu Ihrem Thema zu finden. Wenn Sie weitere Informationen benötigen, helfen wir Ihnen gerne weiter.

Auswahl­hilfe Schutz­geräte für Wohn- und Zweck­gebäude Blitz­strom- und Über­spannungs-Schutz­geräte für Wohn- und Zweck­gebäude ohne äußeren / mit äußerem Blitz­schutz .pdf 539 KB
Auswahl­­hilfe Schutzkonzept für PV-­Anlagen Schutz­geräte für Über­spannungs­schutz, Potential­ausgleich und Erdung .pdf 521 KB
Auswahl­hilfe Schutz­konzept für Lade­infrastruktur Schutz­geräte für Neu­bau und Nach­rüstung .pdf 751 KB
Bro­schüre Wohn­gebäude optimal schützen Lösungen für Blitz- und Über­spannungs­schutz bei Neu­bau und Reno­vierung .pdf 19 MB
Broschüre DEHNshield ZP – das Original Kombi-­Ableiter Typ 1+2+3: Schützt sicher und zu­verlässig im Vor­zähler­bereich .pdf 1.4 MB
Broschüre Schutz bei Über­spannungen in Nieder­spannungs­anlagen FAQ-Liste zur DIN VDE 0100-443 und DIN VDE 0100-534 – wichtige Fragen und Antworten zur Anwendung und Umsetzung der Normen .pdf 1.7 MB
Flyer DEHNbox TC B 180 Kompakter Kombi-­Ableiter für DSL- und Tele­kommunikations­leitungen .pdf 310 KB
Flyer DEHNguard MP Der Überspannungs-Ableiter Typ 2+3 mit Push-in-Doppel­­klemmen .pdf 552 KB

Blitzplaner

Ob Neubau oder Nachrüstung: Im BLITZPLANER finden Sie detaillierte Info zur Planung und Umsetzung eines normgerechten Schutzsystems für das Einfamilienhaus.



Jetzt bestellen:
Auswahl-Poster für das Einfamilienhaus

Gerne senden wir Ihnen ein Auswahl-Poster mit unseren Produkten in den Bereichen Überspannungsschutz und Erdung zur Erfüllung der Normen DIN VDE 0100-443/-534 und DIN 18014 zu.

Zur Bestellung
