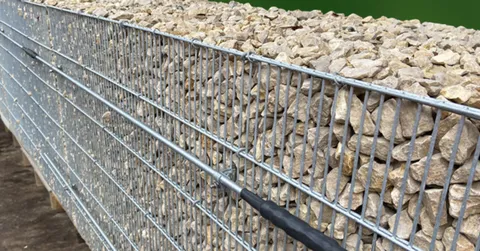

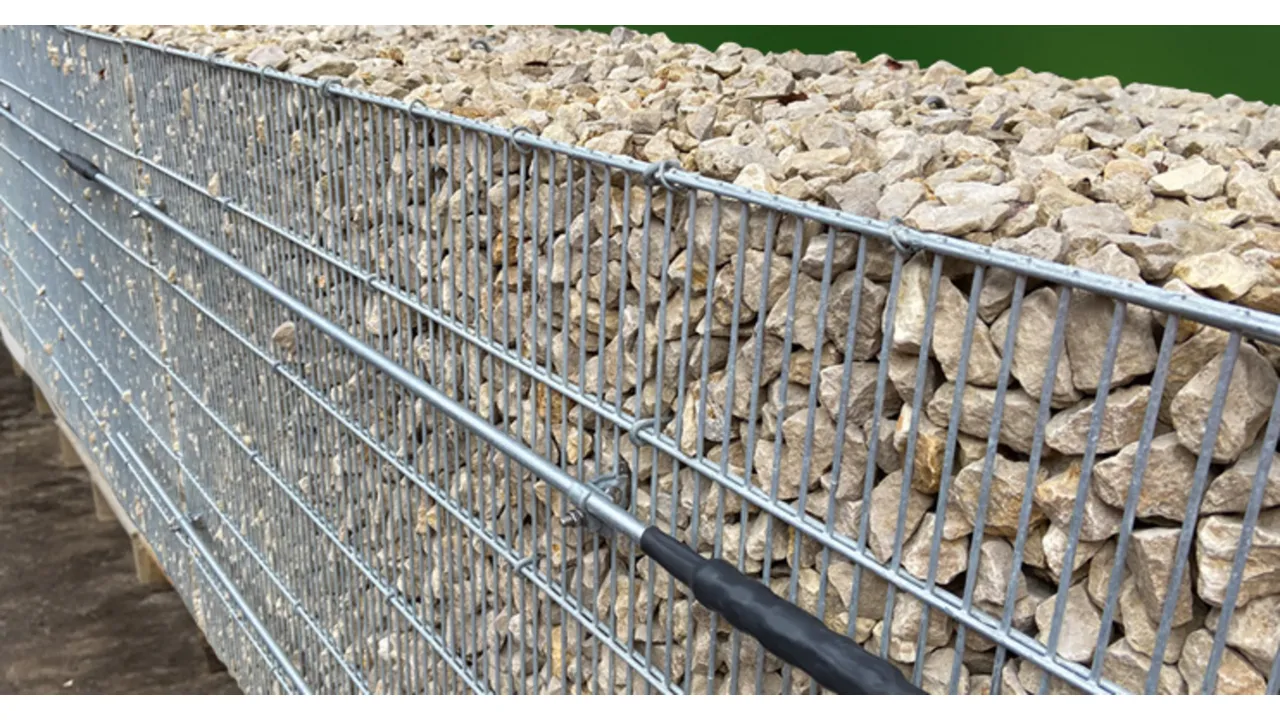

Prellleiter an Zäunen/Gabionen mit Zubehör

Objekte im Rissbereich der Oberleitung, die keine ausreichende Kurzschlussstromtragfähigkeit aufweisen gefährden Personen und Anlagen. Diese leitfähigen Körper z.B. metallene Begrenzungen oder Zäune müssen durch einen zusätzlichen, ausreichend dimensionierten Leiter ertüchtigt werden. Dies geschieht über den Prellleiter. Er wird an Zäunen oder Begrenzungen installiert und löst bei gerissener Oberleitung einen definierten Kurzschluss aus. Prellleiter kommen auch beim Tunnelbau und bei Schallschutzwänden zum Einsatz. Das notwendige Montagezubehör wie Pressverbinder und Leitungshalter runden das Portfolio als Gesamtheit ab.

Prellleiter

Prellleiter für den Einsatz bei Kurzschlussströmen kleiner 15 kA mit einem Durchmesser von 10 mm und für den Einsatz bei Kurzschlussströmen größer 15 kA mit einem Durchmesser von 16 mm. Die Prellleiter entsprechen den Anforderungen der RIL 997.0205.

3 Products

Part No. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Customs tariff No. (EU): 72149939, Gross weight: 1.80 kg, PU: 10.00 Stk.

Images

Open PDF

Additional information

CAD files

Prellleiter für Bahnanwendungen St/tZn Ø10 mm
beidseitig angefast
Werkstoff: St/tZn
Durchmesser: 10 mm
Länge: 2950 mm
DB Zeichnungs-Nr.: 3 EBS 15.03.42
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: RD 10 STTZN L2950 / 3 EBS 15.03.42
Art.-Nr.: 419752
oder gleichwertig.

Technical data

Werkstoff	St/tZn
Durchmesser	10 mm
Länge (l1)	2950 mm
DB Zeichnungs-Nr.	3 EBS 15.03.42
Normenbezug	Ril 997.0204/0205

Product 419752 was added to Notepad.

Go to Notepad

Product 419752 was added to the cart.

Go to Web-Shop

Part No. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Customs tariff No. (EU): 72149939, Gross weight: 3.00 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Fangstange mit Durchmesser 16mm und Gesamtlänge 2000mm St/tZn
Fang-/Erdeinführungsstangen zum
Schutz von Dachaufbauten, Kaminen usw.,
auch zum Errichten mit Betonsockel.
Oder als Erdeinführungsstangen für den Anschluss der
Ableitungen an die Erdungsanlage
Werkstoff: St/tZn
Durchmesser: 16 mm
Länge: 2000 mm
DB Zeichnungs-Nr.: 3 EBS 15.03.42
Normenbezug: Ril 997.0204/0205, DIN EN 62561-2

Fabrikat: DEHN
Typ: FS 16 2000 STTZN
Art.-Nr.: 483200
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Durchmesser	16 mm
Länge (l1)	2000 mm
DB Zeichnungs-Nr.	3 EBS 15.03.42
Normenbezug	Ril 997.0204/0205, DIN EN 62561-2

Product 483200 was added to Notepad.

Go to Notepad

Product 483200 was added to the cart.

Go to Web-Shop

Part No. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Customs tariff No. (EU): 72149939, Gross weight: 9.76 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Prellleiter für Bahnanwendungen St/tZn Ø16 mm
beidseitig angefast
Werkstoff: St/tZn
Durchmesser: 16 mm
Länge: 5950 mm
DB Zeichnungs-Nr.: 3 EBS 15.03.42
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: RD 16 STTZN L5950 / 3 EBS 15.03.42
Art.-Nr.: 419753
oder gleichwertig.

Technical data

Werkstoff	St/tZn
Durchmesser	16 mm
Länge (l1)	5950 mm
DB Zeichnungs-Nr.	3 EBS 15.03.42
Normenbezug	Ril 997.0204/0205

Product 419753 was added to Notepad.

Go to Notepad

Product 419753 was added to the cart.

Go to Web-Shop

Leitungshalter

Leitungshalter für die Befestigung von Prellleitern an Steingabionen oder Stabmattenzäunen.

2 Products

Part No. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Customs tariff No. (EU): 85359000, Gross weight: 169.52 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelhalter St/tZn
zur Befestigung von Prellleiter
an Gabionenwänden und
Stabmattenzäunen.
Werkstoff Klemme: St/tZn
Klemmbereich Klemme Rd / Rd: 6-22 mm
Schraube: M10 x 40
Werkstoff Schrauben / Federring: NIRO
Werkstoff Mutter / Scheibe: NIRO
DB Zeichnungs-Nr.: 3 EBS 15.03.44
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Art.-Nr.: 419751
oder gleichwertig.

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Klemme Rd / Rd	6-22 mm
Schraube	eM10 x 40
Werkstoff Schrauben / Federring	NIRO
Werkstoff Mutter / Scheibe	NIRO
DB Zeichnungs-Nr.	3 EBS 15.03.44
Normenbezug	Ril 997.0204/0205

Product 419751 was added to Notepad.

Go to Notepad

Product 419751 was added to the cart.

Go to Web-Shop

Part No. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Customs tariff No. (EU): 85389099, Gross weight: 164.40 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

Winkelhalter St/tZn
zur Befestigung von Prellleiter
an Gabionenwänden und
Stabmattenzäunen.
Montiert mit Überleger
DEHNquick.
Werkstoff Klemme: St/tZn
Klemmbereich Gitterstab: 4-8 mm
Klemmbereich Rd: 10-16 mm
Schraube: M8 x 25 mm, M8 x 35 mm
Werkstoff Schraube / Mutter: NIRO
Materialstärke: 3 mm
Ausführung mit: Federring und Kugelscheibe
DB Zeichnungs-Nr.: 3 EBS 15.03.47
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Art.-Nr.: 419750
oder gleichwertig.

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Gitterstab	4-8 mm
Klemmbereich Rd	10-16 mm
Schraube	e M8 x 25 mm, e M8 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Materialstärke	3 mm
Ausführung mit	Federring und Kugelscheibe
DB Zeichnungs-Nr.	3 EBS 15.03.47
Normenbezug	Ril 997.0204/0205

Werkstoff Klemme	St/tZn
Klemmbereich Gitterstab	4-8 mm
Klemmbereich Rd	10-16 mm
Schraube	e M8 x 25 mm, e M8 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Materialstärke	3 mm
Ausführung mit	Federring und Kugelscheibe
DB Zeichnungs-Nr.	3 EBS 15.03.47
Normenbezug	Ril 997.0204/0205

Product 419750 was added to Notepad.

Go to Notepad

Product 419750 was added to the cart.

Go to Web-Shop

Pressverbinder

Aluminiumpressverbinder für die Verbindung von Bahnerdungsleitungen nach 4 EBS 15.03.43.

4 Products

Part No. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Customs tariff No. (EU): 85369010, Gross weight: 130.18 g, PU: 3.00 Stk.

Images

Additional information

Pressverbinder Al
zum Verbinden von
zwei Prellleitern Ø10 mm
Werkstoff: Al
Verbindung Prellleiter / Prellleiter: Ø10 mm / Ø10 mm
Außendurchmesser: 25 mm
Innendurchmesser: 13 mm
Länge: 133 mm
Presseinsatz: siehe EBS Zeichnung
Presskraft nach: 3 Ebgw 05.30
DB Nr.: 987845
DB Zeichnungs-Nr.: 4 EBS 15.03.43
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Art.-Nr.: 419760
oder gleichwertig.

Technical data

Werkstoff	Al
Verbindung Prellleiter / Prellleiter	Ø10 mm / Ø10 mm
Außendurchmesser	25 mm
Innendurchmesser	13 mm
Länge (l1)	133 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	987845
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Werkstoff	Al
Verbindung Prellleiter / Prellleiter	Ø10 mm / Ø10 mm
Außendurchmesser	25 mm
Innendurchmesser	13 mm
Länge (l1)	133 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	987845
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Product 419760 was added to Notepad.

Go to Notepad

Product 419760 was added to the cart.

Go to Web-Shop

Part No. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Customs tariff No. (EU): 85369010, Gross weight: 238.75 g, PU: 3.00 Stk.

Images

Additional information

Pressverbinder Al
zum Verbinden von
zwei Prellleitern Ø16 mm
Werkstoff: Al
Verbindung Prellleiter / Prellleiter: Ø16 mm / Ø16 mm
Außendurchmesser: 32 mm
Innendurchmesser: 17 mm
Länge: 143 mm
Presseinsatz: siehe EBS Zeichnung
Presskraft nach: 3 Ebgw 05.30
DB Nr.: 1449223
DB Zeichnungs-Nr.: 4 EBS 15.03.43
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Art.-Nr.: 419761
oder gleichwertig.

Technical data

Werkstoff	Al
Verbindung Prellleiter / Prellleiter	Ø16 mm / Ø16 mm
Außendurchmesser	32 mm
Innendurchmesser	17 mm
Länge (l1)	143 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1449223
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Werkstoff	Al
Verbindung Prellleiter / Prellleiter	Ø16 mm / Ø16 mm
Außendurchmesser	32 mm
Innendurchmesser	17 mm
Länge (l1)	143 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1449223
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Product 419761 was added to Notepad.

Go to Notepad

Product 419761 was added to the cart.

Go to Web-Shop

Part No. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Customs tariff No. (EU): 85369010, Gross weight: 140.28 g, PU: 3.00 Stk.

Images

Additional information

Pressverbinder Al
zum Verbinden von
einem Bahnerdungskabel
100/110 mm2 mit einem
Prellleiter Ø10 mm
Werkstoff: Al
Verbindung Erdungskabel / Prellleiter: 100/110 mm2 / Ø10 mm
Außendurchmesser: 25 mm
Innendurchmesser: 11/13 mm
Länge: 133 mm
Presseinsatz: siehe EBS Zeichnung
Presskraft nach: 3 Ebgw 05.30
DB Nr.: 987879
DB Zeichnungs-Nr.: 4 EBS 15.03.43
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Art.-Nr.: 419762
oder gleichwertig.

Technical data

Werkstoff	Al
Verbindung Erdungskabel / Prellleiter	100/110 mm² / Ø10 mm
Außendurchmesser	25 mm
Innendurchmesser	11/13 mm
Länge (l1)	133 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	987879
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Werkstoff	Al
Verbindung Erdungskabel / Prellleiter	100/110 mm² / Ø10 mm
Außendurchmesser	25 mm
Innendurchmesser	11/13 mm
Länge (l1)	133 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	987879
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Product 419762 was added to Notepad.

Go to Notepad

Product 419762 was added to the cart.

Go to Web-Shop

Part No. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Customs tariff No. (EU): 85369010, Gross weight: 247.78 g, PU: 3.00 Stk.

Images

Additional information

Pressverbinder Al
zum Verbinden von
einem Bahnerdungskabel
100/110 mm2 mit einem
Prellleiter Ø16 mm
Werkstoff: Al
Verbindung Erdungskabel / Prellleiter: 100/110 mm2 / Ø16 mm
Außendurchmesser: 32 mm
Innendurchmesser: 15/17 mm
Länge: 143 mm
Presseinsatz: siehe EBS Zeichnung
Presskraft nach: 3 Ebgw 05.30
DB Nr.: 1449206
DB Zeichnungs-Nr.: 4 EBS 15.03.43
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Art.-Nr.: 419763
oder gleichwertig.

Technical data

Werkstoff	Al
Verbindung Erdungskabel / Prellleiter	100/110 mm² / Ø16 mm
Außendurchmesser	32 mm
Innendurchmesser	15/17 mm
Länge (l1)	143 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1449206
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Werkstoff	Al
Verbindung Erdungskabel / Prellleiter	100/110 mm² / Ø16 mm
Außendurchmesser	32 mm
Innendurchmesser	15/17 mm
Länge (l1)	143 mm
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1449206
DB Zeichnungs-Nr.	4 EBS 15.03.43
Normenbezug	Ril 997.0204/0205

Product 419763 was added to Notepad.

Go to Notepad

Product 419763 was added to the cart.

Go to Web-Shop

Bahnerdungskabel

Aluminium Bahnerdungskabel nach EBS 15.03.17-3 mit optischer Kennzeichnung durch blaue Streifen.

2 Products

Part No. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Customs tariff No. (EU): 85446090, Gross weight: 15.75 kg, PU: 1.00 Stk.

Images

Additional information

Bahnerdungskabel AlMg(St) 110 mm2
PVC Kabel 110 RM 0,6/1kV AlMg(St)
Diebstahlschutz durch optische Kennzeichnung
Werkstoff Leiter: AlMg(St)
Werkstoff Mantel: PVC
Farbe Leitung: schwarz ● (mit blauen ● Längsstreifen)
Querschnitt Seele (mehrdrähtig): 110 mm2
Leitungslänge (Bund): 25 m
Manteleigenschaften: UV-stabilisiert und witterungsbeständig
DB Nr.: 965121
DB Zeichnungs-Nr.: 3 EBS 15.03.17-3
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: EK 110 L25M AL / 3 EBS 15.03.17-3
Art.-Nr.: 419758
oder gleichwertig.

Technical data

Werkstoff Leiter	AlMg (St)
Werkstoff Mantel	PVC
Farbe Leitung	schwarz ● (mit blauen ● Längsstreifen)
Querschnitt Seele (mehrdrähtig)	110 mm²
Leitungslänge (Bund)	25 m
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
DB Nr.	965121
DB Zeichnungs-Nr.	3 EBS 15.03.17-3
Normenbezug	Ril 997.0204/0205

Werkstoff Leiter	AlMg (St)
Werkstoff Mantel	PVC
Farbe Leitung	schwarz ● (mit blauen ● Längsstreifen)
Querschnitt Seele (mehrdrähtig)	110 mm²
Leitungslänge (Bund)	25 m
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
DB Nr.	965121
DB Zeichnungs-Nr.	3 EBS 15.03.17-3
Normenbezug	Ril 997.0204/0205

Product 419758 was added to Notepad.

Go to Notepad

Product 419758 was added to the cart.

Go to Web-Shop

Part No. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Customs tariff No. (EU): 85446090, Gross weight: 31.50 kg, PU: 1.00 Stk.

Images

Additional information

Bahnerdungskabel AlMg(St) 110 mm2
PVC Mantel 110 RM 0,6/1kV AlMg(St)
Diebstahlschutz durch optische Kennzeichnung
Werkstoff Leiter: AlMg(St)
Werkstoff Mantel: PVC
Farbe Leitung: schwarz ● (mit blauen ● Längsstreifen)
Querschnitt Seele (mehrdrähtig): 110 mm2
Leitungslänge (Bund): 50 m
Manteleigenschaften: UV-stabilisiert und witterungsbeständig
DB Nr.: 965121
DB Zeichnungs-Nr.: 3 EBS 15.03.17-3
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: EK 110 L50M AL / 3 EBS 15.03.17-3
Art.-Nr.: 419759
oder gleichwertig.

Technical data

Werkstoff Leiter	AlMg (St)
Werkstoff Mantel	PVC
Farbe Leitung	schwarz ● (mit blauen ● Längsstreifen)
Querschnitt Seele (mehrdrähtig)	110 mm²
Leitungslänge (Bund)	50 m
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
DB Nr.	965121
DB Zeichnungs-Nr.	3 EBS 15.03.17-3
Normenbezug	Ril 997.0204/0205

Werkstoff Leiter	AlMg (St)
Werkstoff Mantel	PVC
Farbe Leitung	schwarz ● (mit blauen ● Längsstreifen)
Querschnitt Seele (mehrdrähtig)	110 mm²
Leitungslänge (Bund)	50 m
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
DB Nr.	965121
DB Zeichnungs-Nr.	3 EBS 15.03.17-3
Normenbezug	Ril 997.0204/0205

Product 419759 was added to Notepad.

Go to Notepad

Product 419759 was added to the cart.

Go to Web-Shop

Glockenkabelschuhe

Aluminium Glockenkabelschuhe nach 3 EBS 15.03.22-1 in der Ausführung M10 / M12 für Bahnerdungskabel.

2 Products

Part No. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Customs tariff No. (EU): 85369010, Gross weight: 86.54 g, PU: 3.00 Stk.

Images

Additional information

Glockenkabelschuh Al 110 mm² M12
für Erdungskabel mit
PVC Mantel und
AlMg(St) Leiter
Werkstoff: Al
Außendurchmesser: 25 mm
Innendurchmesser: 22 mm
Länge: 119 mm
Werkstoff Leiter: AlMgSt
Werkstoff Mantel: (N)A(St)YY-O
Leiterquerschnitt: 110 mm2
Bohrung Kabelschuh: 13 mm (M12)
Presseinsatz: siehe EBS Zeichnung
Presskraft nach: 3 Ebgw 05.30
DB Nr.: 1219081
DB Zeichnungs-Nr.: 3 EBS 15.03.22-1
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: GKS 110 12 AL / 3 EBS 15.03.22-1
Art.-Nr.: 419765
oder gleichwertig.

Technical data

Werkstoff	Al
Außendurchmesser	25 mm
Innendurchmesser	22 mm
Länge (l1)	119 mm
Werkstoff Leiter	AlMgSt
Werkstoff Mantel	(N)A(St)YY-O
Leiterquerschnitt	110 mm²
Bohrung Kabelschuh	13 mm (M12)
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1219081
DB Zeichnungs-Nr.	3 EBS 15.03.22-1
Normenbezug	Ril 997.0204/0205

Werkstoff	Al
Außendurchmesser	25 mm
Innendurchmesser	22 mm
Länge (l1)	119 mm
Werkstoff Leiter	AlMgSt
Werkstoff Mantel	(N)A(St)YY-O
Leiterquerschnitt	110 mm²
Bohrung Kabelschuh	13 mm (M12)
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1219081
DB Zeichnungs-Nr.	3 EBS 15.03.22-1
Normenbezug	Ril 997.0204/0205

Product 419765 was added to Notepad.

Go to Notepad

Product 419765 was added to the cart.

Go to Web-Shop

Part No. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Customs tariff No. (EU): 85369010, Gross weight: 86.82 g, PU: 3.00 Stk.

Images

Additional information

Glockenkabelschuh Al 110 mm² M16
für Erdungskabel mit
PVC Mantel und
AlMg(St) Leiter
Werkstoff: Al
Außendurchmesser: 25 mm
Innendurchmesser: 22 mm
Länge: 119 mm
Werkstoff Leiter: AlMgSt
Werkstoff Mantel: (N)A(St)YY-O
Leiterquerschnitt: 110 mm2
Bohrung Kabelschuh: 17 mm (M16)
Presseinsatz: siehe EBS Zeichnung
Presskraft nach: 3 Ebgw 05.30
DB Nr.: 1219082
DB Zeichnungs-Nr.: 3 EBS 15.03.22-1
Normenbezug: Ril 997.0204/0205

Fabrikat: DEHN
Typ: GKS 110 16 AL / 3 EBS 15.03.22-1
Art.-Nr.: 419766
oder gleichwertig.

Technical data

Werkstoff	Al
Außendurchmesser	25 mm
Innendurchmesser	22 mm
Länge (l1)	119 mm
Werkstoff Leiter	AlMgSt
Werkstoff Mantel	(N)A(St)YY-O
Leiterquerschnitt	110 mm²
Bohrung Kabelschuh	17 mm (M16)
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1219082
DB Zeichnungs-Nr.	3 EBS 15.03.22-1
Normenbezug	Ril 997.0204/0205

Werkstoff	Al
Außendurchmesser	25 mm
Innendurchmesser	22 mm
Länge (l1)	119 mm
Werkstoff Leiter	AlMgSt
Werkstoff Mantel	(N)A(St)YY-O
Leiterquerschnitt	110 mm²
Bohrung Kabelschuh	17 mm (M16)
Presseinsatz	siehe EBS Zeichnung
Presskraft nach	3 Ebgw 05.30
DB Nr.	1219082
DB Zeichnungs-Nr.	3 EBS 15.03.22-1
Normenbezug	Ril 997.0204/0205

Product 419766 was added to Notepad.

Go to Notepad

Product 419766 was added to the cart.

Go to Web-Shop

Prellleiter an Zäunen/Gabionen mit Zubehör

Prellleiter

Part No. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

You are not authorized to download 419752.stp

You are not authorized to download 419752.igs

You are not authorized to download 419753.jt

You are not authorized to download 419752.dwg

You are not authorized to download 419752m_D.dxf

Product 419752 was added to Notepad.

Product 419752 was added to the cart.

Part No. 483200 FS 16 2000 STTZN

You are not authorized to download 483200.stp

You are not authorized to download 483200.igs

You are not authorized to download 483200.jt

You are not authorized to download 483200.dwg

You are not authorized to download 483150m_D.dxf

Product 483200 was added to Notepad.

Product 483200 was added to the cart.

Part No. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

You are not authorized to download 419753.stp

You are not authorized to download 419753.igs

You are not authorized to download 419753.jt

You are not authorized to download 419753.dwg

You are not authorized to download 483150m_D.dxf

Product 419753 was added to Notepad.

Product 419753 was added to the cart.

Leitungshalter

Part No. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

You are not authorized to download 419751.stp

You are not authorized to download 419751.igs

You are not authorized to download 419751.jt

You are not authorized to download 419751.dwg

You are not authorized to download 419751.dxf

Product 419751 was added to Notepad.

Product 419751 was added to the cart.

Part No. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

You are not authorized to download 419750m.dxf

Product 419750 was added to Notepad.

Product 419750 was added to the cart.

Pressverbinder

Part No. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

Product 419760 was added to Notepad.

Product 419760 was added to the cart.

Part No. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

Product 419761 was added to Notepad.

Product 419761 was added to the cart.

Part No. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

Product 419762 was added to Notepad.

Product 419762 was added to the cart.

Part No. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

Product 419763 was added to Notepad.

Product 419763 was added to the cart.

Bahnerdungskabel

Part No. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

Product 419758 was added to Notepad.

Product 419758 was added to the cart.

Part No. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

Product 419759 was added to Notepad.

Product 419759 was added to the cart.

Glockenkabelschuhe

Part No. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

Product 419765 was added to Notepad.

Product 419765 was added to the cart.

Part No. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

Product 419766 was added to Notepad.

Product 419766 was added to the cart.
