Kurzschließschiene

  • Einfach online die passende Kurzschließschiene erstellen
  • Individuelle Konfiguration
  • Permanente Plausiblitätsprüfung im Hintergrund
  • Mit Längsnut zur sicheren Kontaktierung
  • Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)
  • Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
  • Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden

Details

lorem ipsum

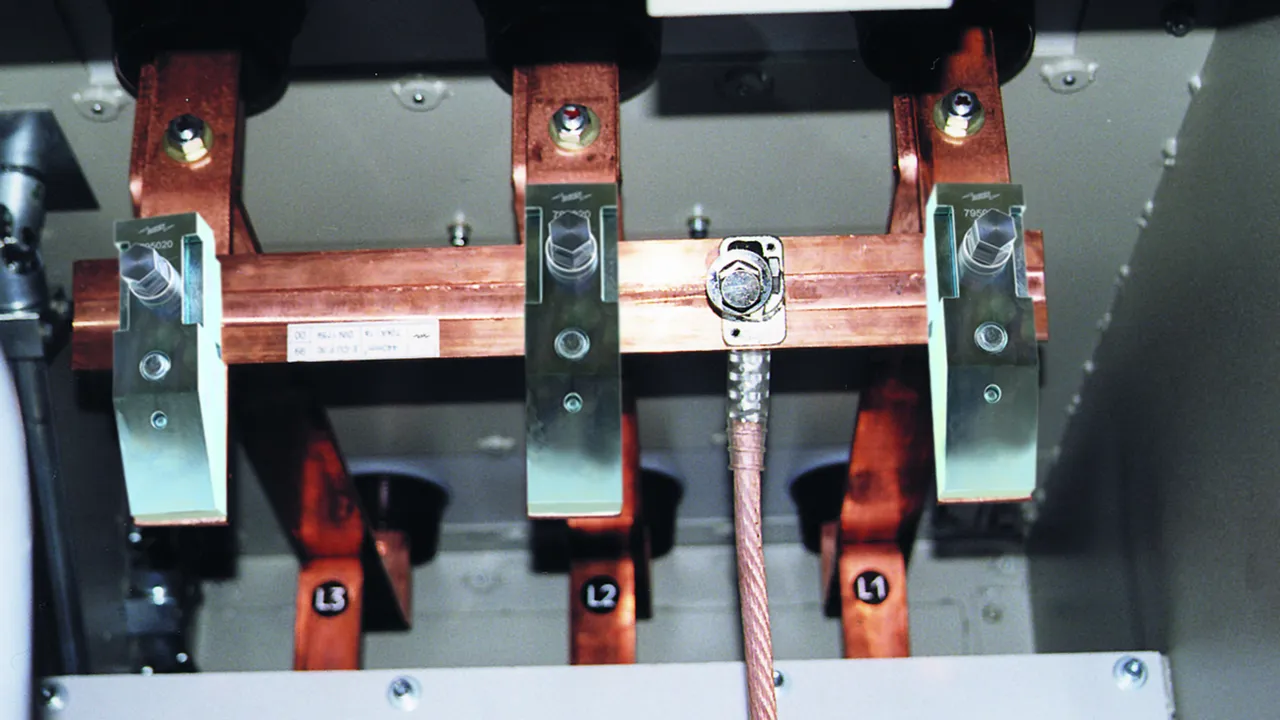

Klemmfestpunkt montiert auf Sammelschiene und eingebrachter Kurzschließschiene
lorem ipsum
SK: Spindel mit Sechskant.
lorem ipsum
SQ: Spindel mit Querstift (Bajonettausführung).
lorem ipsum
lorem ipsum

Kurzschließschiene aus Kupfer

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 Products

Part No. VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Customs tariff No. (EU): 85359000, Gross weight: 6.18 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung NS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 130 kA
Max. Kurzschlussstrom Ik 1 s 90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Product VL2FG28 was added to Notepad.

Go to Notepad

Product VL2FG28 was added to the cart.

Go to Web-Shop

Part No. VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Customs tariff No. (EU): 85359000, Gross weight: 6.14 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung NS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 130 kA
Max. Kurzschlussstrom Ik 1 s 90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Product VHNEFQE was added to Notepad.

Go to Notepad

Product VHNEFQE was added to the cart.

Go to Web-Shop

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung MS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 525 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 80 kA
Max. Kurzschlussstrom Ik 1 s 80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Product VV7M6CQ was added to Notepad.

Go to Notepad

Product VV7M6CQ was added to the cart.

Go to Web-Shop

Part No. V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung MS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 525 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 80 kA
Max. Kurzschlussstrom Ik 1 s 80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Product V5DHK24 was added to Notepad.

Go to Notepad

Product V5DHK24 was added to the cart.

Go to Web-Shop

Kurzschließschiene aus Aluminium

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 Products

Part No. VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung NS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 90 kA
Max. Kurzschlussstrom Ik 1 s 64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Product VNRLBXU was added to Notepad.

Go to Notepad

Product VNRLBXU was added to the cart.

Go to Web-Shop

Part No. VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung NS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 90 kA
Max. Kurzschlussstrom Ik 1 s 64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Product VP33XYL was added to Notepad.

Go to Notepad

Product VP33XYL was added to the cart.

Go to Web-Shop

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung MS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 675 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 60 kA
Max. Kurzschlussstrom Ik 1 s 60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Product VSJ3Y6N was added to Notepad.

Go to Notepad

Product VSJ3Y6N was added to the cart.

Go to Web-Shop

Part No. VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Anwendung MS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 675 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 60 kA
Max. Kurzschlussstrom Ik 1 s 60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Product VANH53Y was added to Notepad.

Go to Notepad

Product VANH53Y was added to the cart.

Go to Web-Shop
