Leitungshalter für HVI light plus Leitung in Ex-Bereichen

Der Betreiber einer explosionsgefährdeten Betriebsstätte ist verpflichtet, diese Anlagen / -teile in die unterschiedlichen explosionsgefährdeten Bereiche einzuteilen. Für diese Anlagen ist der Blitz als potentielle Zündquelle zu beachten. Aufgrund der nationalen Betriebssicherheitsverordnung wird die Erstellung eines Explosionsschutzdokumentes gefordert. Das Explosionsschutzdokument beschreibt die unterschiedlichen explosionsgefährdeten Bereiche.

Das Produkt HVI light plus Leitung ist für den Einsatz in explosionsgefährdeten Bereichen der Ex-Zone 1 (Gase, Dämpfe, Nebel) sowie Ex-Zone 21 (Stäube) geeignet. Die besonderen Installationsbedingungen stellen sicher, dass ein elektrischer Funke zu benachbarten metallenen Teilen beim Blitzstromdurchgang durch die HVI light plus Leitung verhindert wird.

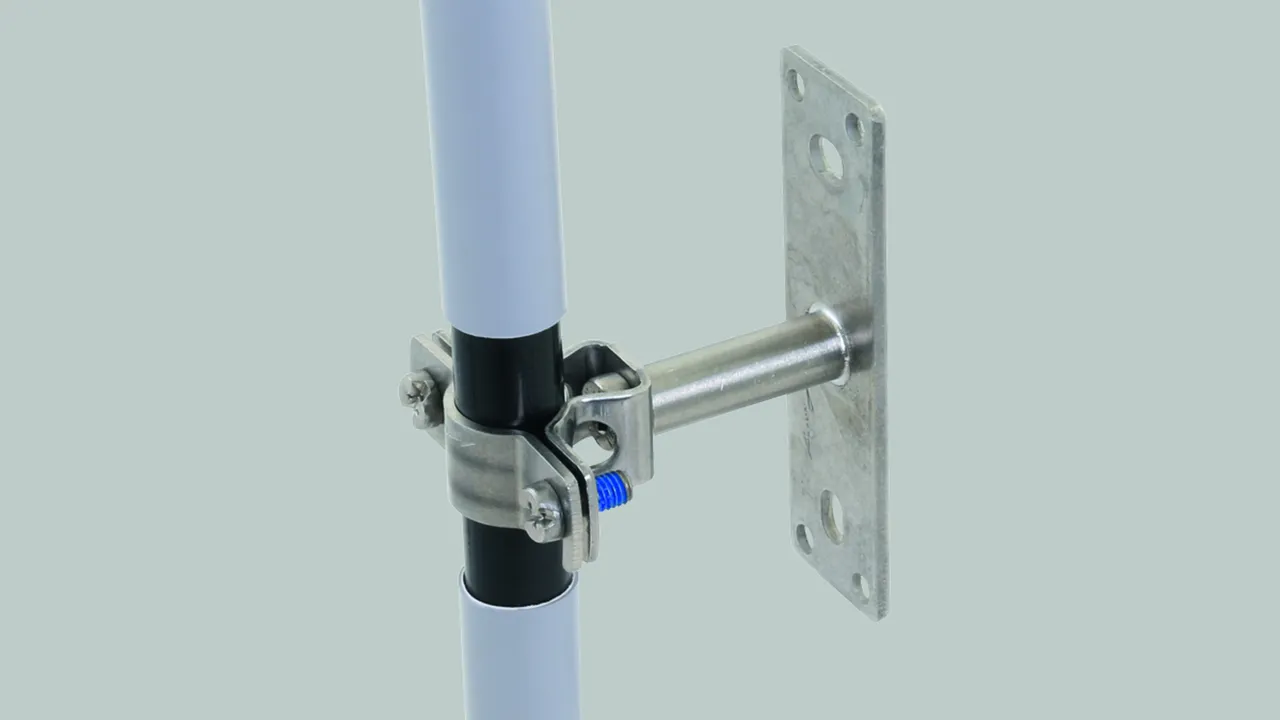

HVI light plus Ex W55 holder

Zur Befestigung auf metallenen Konstruktionsteilen (z. B. Fassade) in den Ex-Zonen 1 und 21.

1 Product

Part No. 275460 LH ZS 18 EX W55 BP V2A

GTIN 4013364485921, Customs tariff No. (EU): 85389099, Gross weight: 150.90 g, PU: 10.00 Stk.

Images

Additional information

Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
55 mm zur Befestigung auf
metallenen Konstruktionsteilen
(Fassaden) in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Befestigung: [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX W55 BP V2A
Art.-Nr.: 275460
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 55 mm
Befestigung [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275460 was added to Notepad.

Go to Notepad

Product 275460 was added to the cart.

Go to Web-Shop

HVI light plus Ex W160 holder

Zur Befestigung auf metallenen Konstruktionsteilen (z. B. Fassade) in den Ex-Zonen 1 und 21.

1 Product

Part No. 275461 LH ZS 18 EX W160 BP V2A

GTIN 4013364485938, Customs tariff No. (EU): 85389099, Gross weight: 222.00 g, PU: 10.00 Stk.

Images

Additional information

Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
160 mm zur Befestigung auf
metallenen Konstruktionsteilen
(Fassaden) in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Befestigung: [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX W160 BP V2A
Art.-Nr.: 275461
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 160 mm
Befestigung [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275461 was added to Notepad.

Go to Notepad

Product 275461 was added to the cart.

Go to Web-Shop

HVI light plus Ex busbar 500

Für die Verlegung der HVI Leitung mit Leitungshaltern HVI light plus Ex W55 auf einer nichtleitenden Struktur z. B. Stein, Holz.

1 Product

Part No. 275498 VS EX 500 V2A

GTIN 4013364146945, Customs tariff No. (EU): 85389099, Gross weight: 320.00 g, PU: 10.00 Stk.

Predecessor

Images

Additional information

Leitungshalter für HVI Leitung in Ex-Bereichen Ex busbar 500 NIRO
Verbindungsstrebe für die
Verlegung der HVI Leitung
mit Leitungshaltern HVI Ex
(Art.-Nr. 275 460, 275 461)
auf einer nichtleitenden
Struktur z. B. Stein, Holz
Werkstoff Strebe: NIRO
Befestigung: [4x] Ø5,5 / [2x] 7 x 10 mm
Abmessung: 450 x 30 x 3 mm

Fabrikat: DEHN
Typ: VS EX 500 V2A
Art.-Nr.: 275498
oder gleichwertig.

Certificates



Technical data

Werkstoff Strebe NIRO
Befestigung [4x] Ø5,5 / [2x] 7 x 10 mm
Abmessung (l x b x t) 450 x 30 x 3 mm

Product 275498 was added to Notepad.

Go to Notepad

Product 275498 was added to the cart.

Go to Web-Shop

HVI light plus Ex P55 holder

Zur Befestigung an Rohren (z. B. mit Bandrohrschelle (Art.-Nr. 106 323)) in den Ex-Zonen 1 und 21.

1 Product

Part No. 275464 LH ZS 18 EX P55 SBB V2A

GTIN 4013364485945, Customs tariff No. (EU): 85389099, Gross weight: 155.40 g, PU: 10.00 Stk.

Images

Additional information

Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
55 mm zur Befestigung an Rohren
z.B. mit Bandrohrschelle
(Art.-Nr. 106 323, separat zu bestellen)
in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Klemmbereich Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX P55 SBB V2A
Art.-Nr.: 275464
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 55 mm
Klemmbereich Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275464 was added to Notepad.

Go to Notepad

Product 275464 was added to the cart.

Go to Web-Shop

HVI light plus Ex P160 holder

Zur Befestigung an Rohren (z. B. mit Bandrohrschelle (Art.-Nr. 106 323)) in den Ex-Zonen 1 und 21.

1 Product

Part No. 275462 LH ZS 18 EX P160 SBB V2A

GTIN 4013364485952, Customs tariff No. (EU): 85389099, Gross weight: 224.70 g, PU: 10.00 Stk.

Images

Additional information

Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
160 mm zur Befestigung an Rohren
z.B. mit Bandrohrschelle
(Art.-Nr. 106 323, separat zu bestellen)
in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Klemmbereich Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX P160 SBB V2A
Art.-Nr.: 275462
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 160 mm
Klemmbereich Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275462 was added to Notepad.

Go to Notepad

Product 275462 was added to the cart.

Go to Web-Shop
