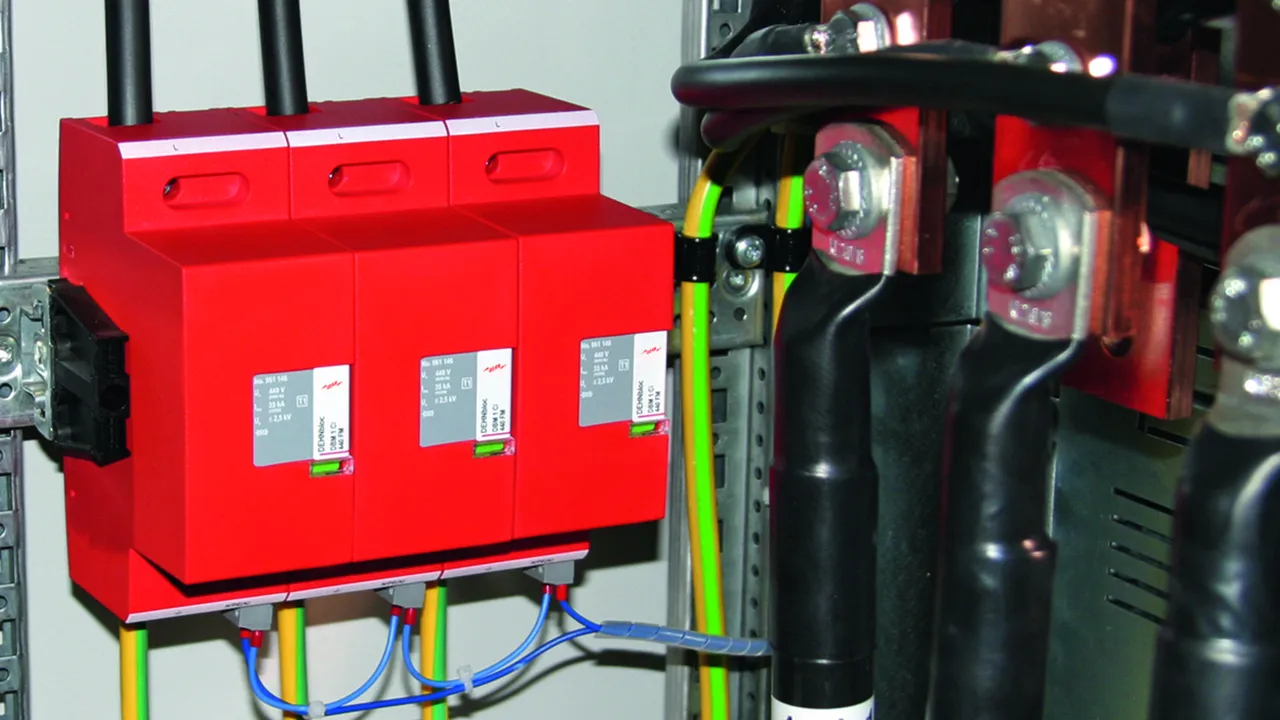

DEHNbloc Maxi 1 CI 440 / 760 FM

Blitzstrom-Ableiter auf Funkenstreckenbasis mit integrierter, blitzstromtragfähiger Ableitervorsicherung in kompakter Gehäusebauform
Sehr hohes Blitzstrom-Ableitvermögen von 35 kA (10/350 µs)
Tiefer Schutzpegel (inkl. Vorsicherung)
Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

Details

lorem ipsum — Flexible Montage mittels Montagebügel

DEHNbloc Maxi 1 CI 440 FM

Einpoliger, koordinierter Blitzstrom-Ableiter mit integrierter Ableitervorsicherung für 400 / 690 V TN-Systeme und 400 V IT-Systeme; mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

1 Product

Part No. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Customs tariff No. (EU): 85363090, Gross weight: 1175.20 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 CI 440 FM
1-poliger koordinierter Blitzstrom-Ableiter, Breite 3TE
mit integrierter Ableitervorsicherung
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstreckentechnologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 440 V AC
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 50 kAeff:
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBM 1 CI 440 FM
Art.-Nr.: 961146
oder gleichwertig.

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	400 / 690 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	nicht notwendig
TOV-Spannung (U_T) – Charakteristik	760 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N/PE(N)) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N/PE(N)) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715 oder Montageplatte (mit 2 mitgelieferten Befestigungsbügeln)
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Ergänzende Angaben:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	35 kA

Product 961146 was added to Notepad.

Go to Notepad

Product 961146 was added to the cart.

Go to Web-Shop

DEHNbloc Maxi 1 CI 760 FM

Einpoliger, koordinierter Blitzstrom-Ableiter mit integrierter Ableitervorsicherung für 690 V TN- / IT-Systeme; mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

1 Product

Part No. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, Customs tariff No. (EU): 85363090, Gross weight: 1170.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 CI 760 FM
1-poliger koordinierter Blitzstrom-Ableiter, Breite 3TE
mit integrierter Ableitervorsicherung
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstreckentechnologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 760 V AC
Schutzpegel: <= 4 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBM 1 CI 760 FM
Art.-Nr.: 961176
oder gleichwertig.

Certificates

Circuit Interruption

Wave breaker function

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	760 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 4 kV
Max. netzseitiger Überstromschutz	nicht notwendig
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	690 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	760 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	35 kA
Schutzpegel (U_P )	≤ 4 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	nicht notwendig
TOV-Spannung (U_T) – Charakteristik	1320 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N/PE(N)) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N/PE(N)) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715 oder Montageplatte (mit 2 mitgelieferten Befestigungsbügeln)
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Ergänzende Angaben:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	35 kA
