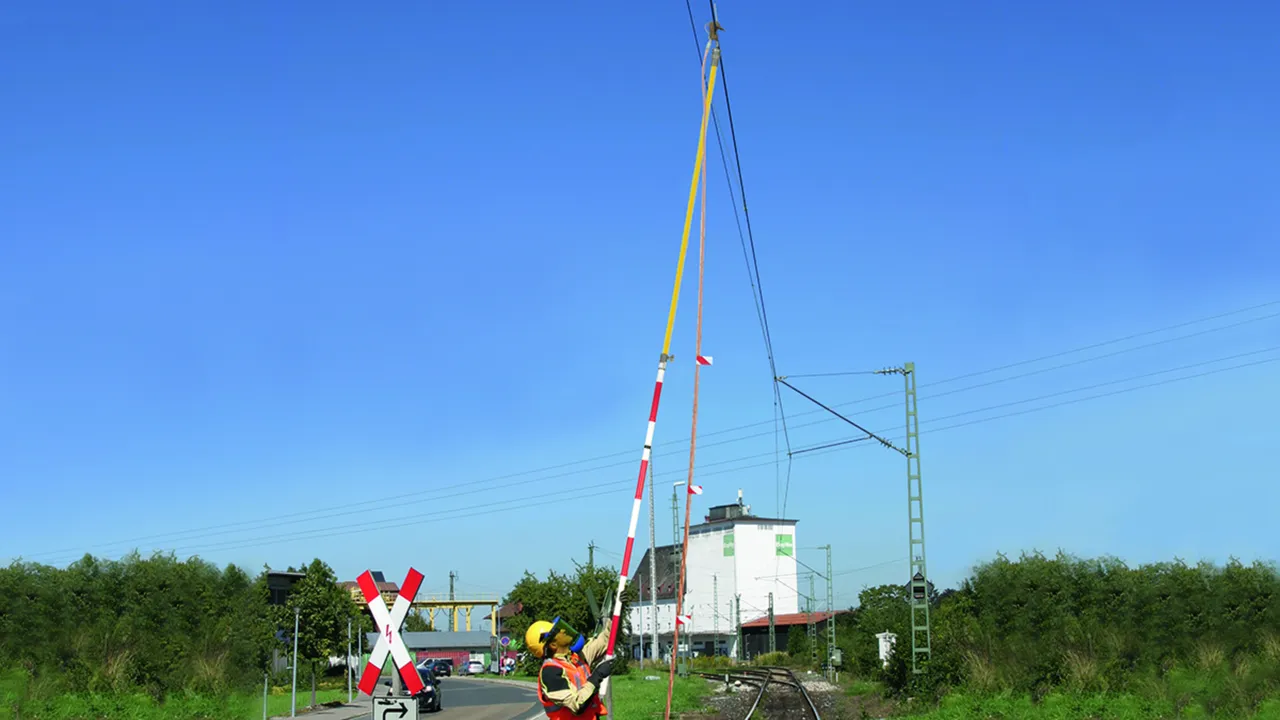

Erdungsstangen für Bahnanwendungen

Für Freiluftanwendung
Robuste Alu-Trichterkupplung
Teleskopstange stufenlos über Kreuzgriff einstellbar
Passend ausschließlich für Phasenschraubklemmen und Klemmen mit langer Spindel mit Querstift

Details

Teleskopisch mit Querstiftaufnahme

Für Schraubspindel mit Querstift (Bajonettverriegelung).

2 Products

Part No. 769352 ESTC SQL RW 3500

GTIN 4013364007345, Customs tariff No. (EU): 82055980, Gross weight: 4.60 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
Länge Handhabe (I_H )	1150 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Product 769352 was added to Notepad.

Go to Notepad

Product 769352 was added to the cart.

Go to Web-Shop

Part No. 769502 ESTC SQL RW 5000

GTIN 4013364004542, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Product 769502 was added to Notepad.

Go to Notepad

Product 769502 was added to the cart.

Go to Web-Shop

Teleskopisch mit Querstiftaufnahme und Seilführung

Für Schraubspindel mit Querstift (Bajonettverriegelung).
Klemmkupplung ist zusätzlich mit einer Seilführung und einem Haken zum seitlichen Anhängen von Erdungsseil und Erdungsstange am Mast ausgerüstet (ohne Stellringfunktion).

1 Product

Part No. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Product 769508 was added to Notepad.

Go to Notepad

Product 769508 was added to the cart.

Go to Web-Shop

Sechsteilig mit Querstiftaufnahme und Aluminiumkupplung

Für Schraubspindel mit Querstift (Bajonettverriegelung).

1 Product

Part No. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, Customs tariff No. (EU): 82055980, Gross weight: 6.69 kg, PU: 1.00 Stk.

Images

Additional information

Technical data

Gesamtlänge (l_{G max} / I_{G min} )	4855 / 1035 mm
DB Zeichnungs-Nr.	3 Ebgw 01.68-1

Product 769515 was added to Notepad.

Go to Notepad

Product 769515 was added to the cart.

Go to Web-Shop
