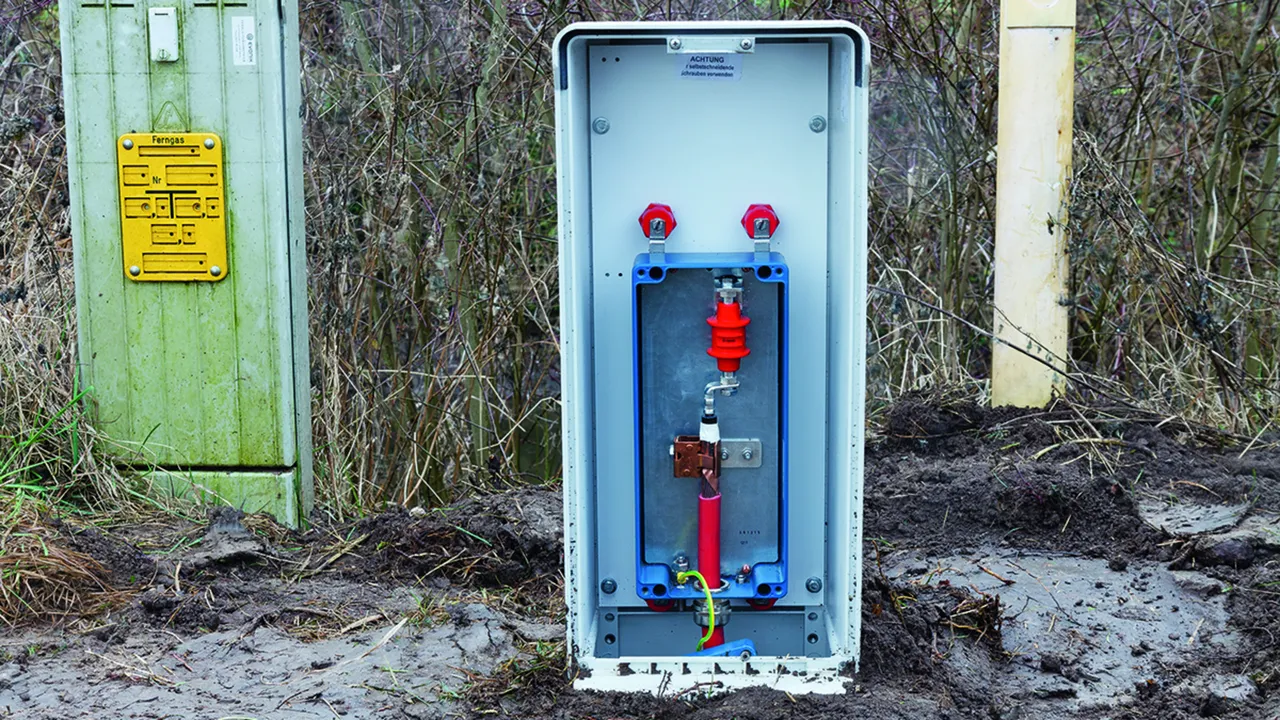

EXFS Coax-Connection Box

Zur Überbrückung von unterirdisch verlegten Isolierstücken in kathodisch korrosionsgeschützten Rohrabschnitten von Pipelines
Zum Schutz von Isolierstücken in explosionsgefährdeten Bereichen
Der Anschluss mit Koaxialkabel bewirkt einen bis zu dreimal niedrigeren Spannungsfall auf der Anschlussleitung, als es bei Verwendung herkömmlicher Leitungen der Fall ist. Je nach Isolationsfestigkeit des Isolierstückes kann die Länge der Anschlussleitung daher bis zu 5 m betragen
Die Überprüfung und der Austausch der integrierten Funkenstrecke EXFS 100 finden somit außerhalb des Ex-Bereiches bzw. oberirdisch (ohne aufwändige Grabungsarbeiten) statt
Ausführung für den Blitzschutz-Potentialausgleich nach IEC 62305 im Ex-Bereich
Einfacher Zugriff auf die Funkenstrecke da kein Abklemmen von Leitungen und kein Entfernen von Isolierungen beim Prüfen notwendig ist
Die Lieferung erfolgt inklusive des benötigten Befestigungszubehörs

Coax-Connection Box mit EXFS 100

Koaxialer Anschluss von Trennfunkenstrecken mit tiefer Ansprechspannung für den Blitzschutz-Potentialausgleich nach IEC 62305.

1 Product

Part No. 999990 NAK SN4631

GTIN 4013364153776, Customs tariff No. (EU): 85371098, Gross weight: 5.52 kg, PU: 1.00 Stk.

Images

Additional information

Coax-Connection Box mit EXFS 100
Anschlussgehäuse mit integrierter Ex-
Trennfunkenstrecke EXFS 100 nach IEC 62561-3:2011
(81/387/CDV) / EN 62561-3 für den koaxialen Anschluss
an Isolierstücke und Isolierflansche.
Ex-Trennfunkenstrecke mit Ex-Kennzeichnung nach
IEC / EN 60079: Gase II 2G Ex d IIC T6
IEC / EN 61241: Stäube II 2D Ex tD A21 IP67 T 80°C
Blitzstoßstrom (10/350): 100 kA
Blitzstromtragfähigkeitsklasse nach IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
Nennableitstoßstrom (8/20): 100 kA
Bemessungs-Ansprech-Stoßspannung: <= 1,25 kV
Ansprechwechselspannung (50Hz): <= 0,5 kV
Bemessungs-Stehwechselspannung (50 Hz): <= 250 V
Bemessungs-Ableitstrom (50 Hz): 500 A / 0,2 sec. (Tu <= 45°C)
Schutzart: IP67
Anschluss-Gehäuse: Anschlußschraube M10 x 25 und
Federring, Schirmanschlussklemme

Fabrikat: DEHN
Typ: NAK SN4631
Art.-Nr.: 999990
oder gleichwertig.

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 1,25 kV
Schutzart	IP 67 (UV-beständig)

EXFS Coax-Connection Box
Gehäusewerkstoff	Aluminium
Abmessungen	160 x 360 x 91 mm
Schutzart	IP 67 (UV-beständig)
Kabeleinführung / Kabelbefestigung	1 x M40
Erdungsschraube (für Wartungszwecke)	M10 x 30 (Edelstahl)
Funkenstrecke EXFS 100 (eingebaut in EXFS Coax-Connection Box)
Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Blitzstromtragfähigkeitsklasse nach EN / IEC 62561-3	H
Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
Bemessungs-Stehwechselspannung (50 / 60 Hz) (U_wAC )	250 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 1,25 kV
Ansprechwechselspannung (50 / 60 Hz) (U_aw )	≤ 0,5 kV
Bemessungs-Ableitstrom (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
Betriebstemperaturbereich (T_U )	-20 °C ... +60 °C
Schutzart	IP 67 (UV-beständig)
Anschluss Gehäuse	Gewindebuchse M10, 2x M10x25 mm, 2x Federring
Allgemein
Empfohlenes Kabel, Art.-Nr. S06771 (nicht im Lierferumfang)	N2XSY 01X35/16 6/10 kV RT
