Part No. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Customs tariff No. (EU): 85363030, Gross weight: 530.49 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter Typ 1+2 DEHNguard ME DC Y 1000 FM
3-poliger, modularer, steckbarer Kombi-Ableiter
für Gleichstromanwendungen, Breite 4TE
mechanische Funktions-/Defektanzeige
Ableiter Typ 1+2 analog zu EN 61643-11 Y-Schaltung
bestehend aus leckstromfreier Varistor-Gasableiter -Technologie
Speziell für den Einsatz in DC-Stromkreisen bis 1000 V geeignete
DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 1000 V dc
Blitzstoßstrom 5kA (10/350µs)
Nennableitstoßstrom: 12,5 kA (8/20µs)
potentialfreier Fernmeldekontakt als Wechselkontakt
Vibrations- und Schockgeprüft nach EN60068

Fabrikat: DEHN
Typ: DG ME DC Y 1000 FM
Art.-Nr.: 972147
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation analog zu EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung DC (U_C )	1000 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel [(DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	500 A / 170 ms
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation analog zu EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung DC (U_N )	900 V
Höchste Dauerspannung DC (U_C )	1000 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel [(DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	500 A / 170 ms
TOV-Spannung [DC+ -> DC-] (U_T) – Charakteristik	1000 V (U_TOV = U_C)
TOV-Spannung [DC+/- -> PE] (U_T) – Charakteristik	1000 V / 10 sec. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	-------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Nichtansprechen bis zu 1250 V DC	ja

Product 972147 was added to Notepad.

Go to Notepad

Product 972147 was added to the cart.

Go to Web-Shop

Part No. 972110 DG SE DC 60

GTIN 4013364158504, Customs tariff No. (EU): 85363030, Gross weight: 160.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 60
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60
Art.-Nr.: 972110
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Product 972110 was added to Notepad.

Go to Notepad

Product 972110 was added to the cart.

Go to Web-Shop

Part No. 972120 DG SE DC 242

GTIN 4013364158528, Customs tariff No. (EU): 85363030, Gross weight: 170.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 242
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach
DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242
Art.-Nr.: 972120
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Product 972120 was added to Notepad.

Go to Notepad

Product 972120 was added to the cart.

Go to Web-Shop

Part No. 972130 DG SE DC 550

GTIN 4013364158627, Customs tariff No. (EU): 85363030, Gross weight: 184.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 550
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550
Art.-Nr.: 972130
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Product 972130 was added to Notepad.

Go to Notepad

Product 972130 was added to the cart.

Go to Web-Shop

Part No. 972140 DG SE DC 900

GTIN 4013364158641, Customs tariff No. (EU): 85363030, Gross weight: 190.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 900
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel:<= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900
Art.-Nr.: 972140
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Product 972140 was added to Notepad.

Go to Notepad

Product 972140 was added to the cart.

Go to Web-Shop

Part No. 972115 DG SE DC 60 FM

GTIN 4013364158511, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 60 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60 FM
Art.-Nr.: 972115
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Product 972115 was added to Notepad.

Go to Notepad

Product 972115 was added to the cart.

Go to Web-Shop

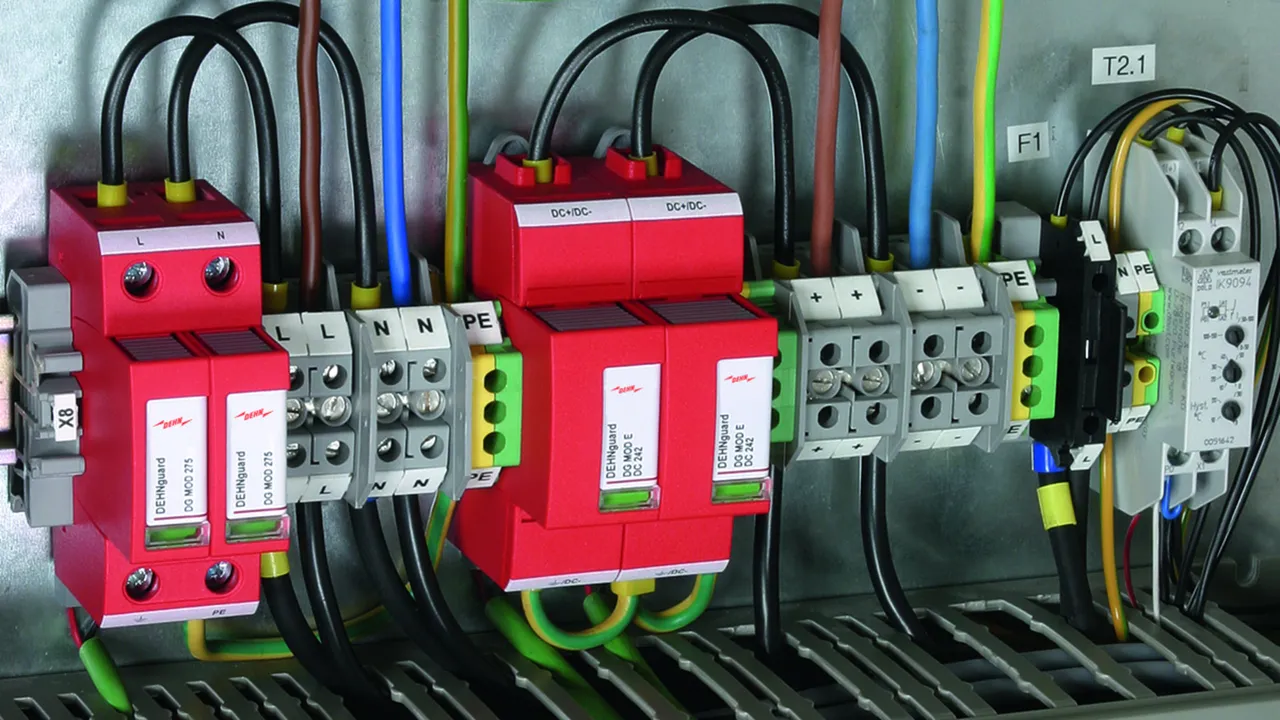

Part No. 972125 DG SE DC 242 FM

GTIN 4013364158610, Customs tariff No. (EU): 85363030, Gross weight: 174.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 242 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242 FM
Art.-Nr.: 972125
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Product 972125 was added to Notepad.

Go to Notepad

Product 972125 was added to the cart.

Go to Web-Shop

Part No. 972135 DG SE DC 550 FM

GTIN 4013364158634, Customs tariff No. (EU): 85363030, Gross weight: 189.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 550 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550 FM
Art.-Nr.: 972135
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Product 972135 was added to Notepad.

Go to Notepad

Product 972135 was added to the cart.

Go to Web-Shop

Part No. 972145 DG SE DC 900 FM

GTIN 4013364158658, Customs tariff No. (EU): 85363030, Gross weight: 194.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard SE DC 900 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel: <= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900 FM
Art.-Nr.: 972145
oder gleichwertig.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Product 972145 was added to Notepad.

Go to Notepad

Product 972145 was added to the cart.

Go to Web-Shop

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

Part No. 972147 DG ME DC Y 1000 FM

You are not authorized to download 972147.stp

You are not authorized to download 972147.igs

You are not authorized to download 972147.jt

You are not authorized to download 972147.dwg

You are not authorized to download 972147m_E.dxf

Direct Current-Disconnection

Product 972147 was added to Notepad.

Product 972147 was added to the cart.

DEHNguard SE DC ...

Part No. 972110 DG SE DC 60

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972110.wspak

You are not authorized to download DEHN.972110.edz

Direct Current-Disconnection

Product 972110 was added to Notepad.

Product 972110 was added to the cart.

Part No. 972120 DG SE DC 242

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972120.wspak

You are not authorized to download DEHN.972120.edz

Direct Current-Disconnection

Product 972120 was added to Notepad.

Product 972120 was added to the cart.

Part No. 972130 DG SE DC 550

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972130.wspak

You are not authorized to download DEHN.972130.edz

Direct Current-Disconnection

Product 972130 was added to Notepad.

Product 972130 was added to the cart.

Part No. 972140 DG SE DC 900

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972140.wspak

You are not authorized to download DEHN.972140.edz

Direct Current-Disconnection

Product 972140 was added to Notepad.

Product 972140 was added to the cart.

DEHNguard SE DC ... FM

Part No. 972115 DG SE DC 60 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972115.wspak

You are not authorized to download DEHN.972115.edz

Direct Current-Disconnection

Product 972115 was added to Notepad.

Product 972115 was added to the cart.

Part No. 972125 DG SE DC 242 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972125.wspak

You are not authorized to download DEHN.972125.edz

Direct Current-Disconnection

Product 972125 was added to Notepad.

Product 972125 was added to the cart.

Part No. 972135 DG SE DC 550 FM
