Part No. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, Customs tariff No. (EU): 85359000, Gross weight: 375.20 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

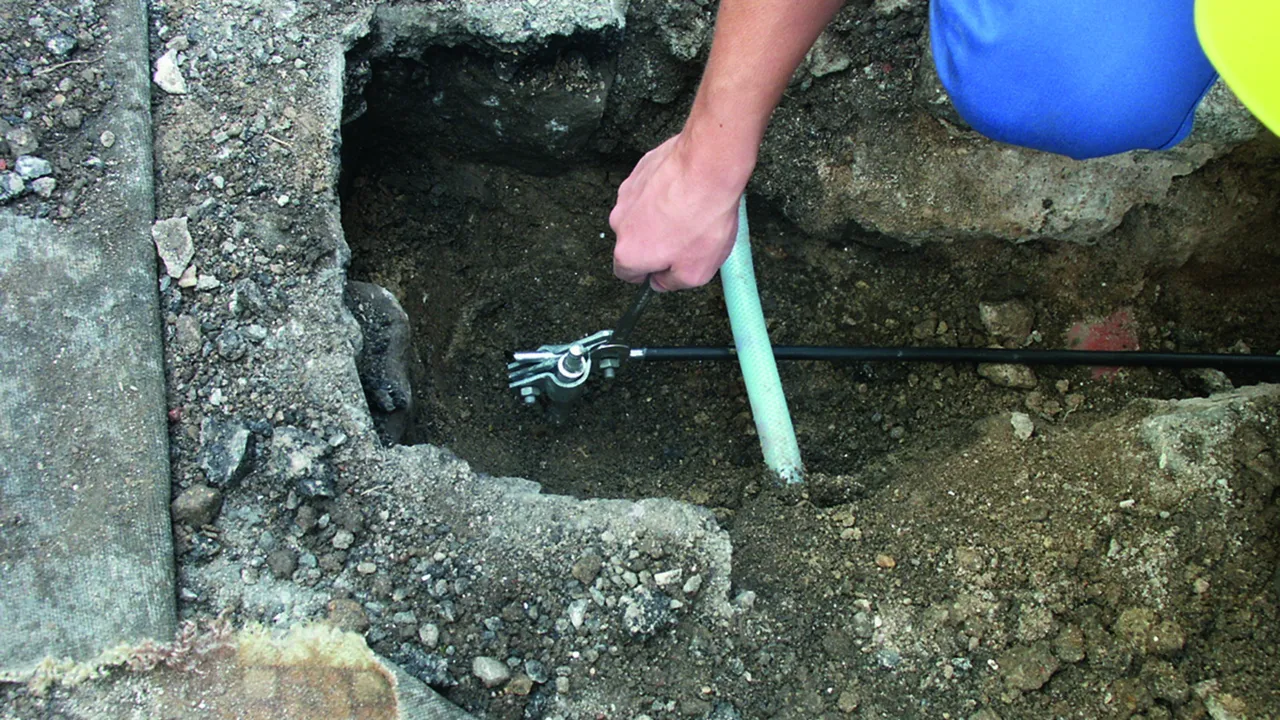

Anschlussschelle Ausführung schräg St/tZN
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 STTZN
Art.-Nr.: 620015
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Fl	7-10 / -40 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	21,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 620015 was added to Notepad.

Go to Notepad

Product 620015 was added to the cart.

Go to Web-Shop

Part No. 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, Customs tariff No. (EU): 85359000, Gross weight: 425.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle Ausführung schräg Cu
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: Cu
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 CU
Art.-Nr.: 620017
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 620017 was added to Notepad.

Go to Notepad

Product 620017 was added to the cart.

Go to Web-Shop

Part No. 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, Customs tariff No. (EU): 85359000, Gross weight: 303.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle Ausführung schräg NIRO (V4A)
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø20 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 V4A
Art.-Nr.: 620915
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 620915 was added to Notepad.

Go to Notepad

Product 620915 was added to the cart.

Go to Web-Shop

Part No. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, Customs tariff No. (EU): 85359000, Gross weight: 388.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle Ausführung schräg St/tZN
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 25 7.10 FL40 STTZN
Art.-Nr.: 625015
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Fl	7-10 / -40 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 625015 was added to Notepad.

Go to Notepad

Product 625015 was added to the cart.

Go to Web-Shop

Part No. 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, Customs tariff No. (EU): 85359000, Gross weight: 305.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle Ausführung schräg NIRO (V4A)
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø25 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 25 7.10 FL40 V4A
Art.-Nr.: 649015
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø25 mm
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø25 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 649015 was added to Notepad.

Go to Notepad

Product 649015 was added to the cart.

Go to Web-Shop

Part No. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, Customs tariff No. (EU): 85359000, Gross weight: 395.20 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle Ausführung schräg-speziell für Rohrerder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø27 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S RE 27 7.10 FL40 STTZN
Art.-Nr.: 640015
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Fl	7-10 / -40 mm
Ausführung für Tiefenerder	Ø27 mm
Normenbezug	DIN EN 62561-1

Product 640015 was added to Notepad.

Go to Notepad

Product 640015 was added to the cart.

Go to Web-Shop

Part No. 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, Customs tariff No. (EU): 85359000, Gross weight: 320.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle einseitig mit KS-Verbinder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 KSV 7.10 STTZN
Art.-Nr.: 620011
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 620011 was added to Notepad.

Go to Notepad

Product 620011 was added to the cart.

Go to Web-Shop

Part No. 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, Customs tariff No. (EU): 85359000, Gross weight: 345.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle einseitig mit KS-Verbinder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 KSV 7.10 STTZN
Art.-Nr.: 625011
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 625011 was added to Notepad.

Go to Notepad

Product 625011 was added to the cart.

Go to Web-Shop

Part No. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, Customs tariff No. (EU): 85359000, Gross weight: 428.00 g, PU: 10.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle beidseitig mit KS-Verbindern St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 2XKSV 7.10 STTZN
Art.-Nr.: 620012
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 620012 was added to Notepad.

Go to Notepad

Product 620012 was added to the cart.

Go to Web-Shop

Part No. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, Customs tariff No. (EU): 85359000, Gross weight: 434.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle beidseitig mit KS-Verbindern St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 2XKSV 7.10 STTZN
Art.-Nr.: 625012
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 625012 was added to Notepad.

Go to Notepad

Product 625012 was added to the cart.

Go to Web-Shop

Part No. 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, Customs tariff No. (EU): 85359000, Gross weight: 294.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle einseitig mit Schraube M10 St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Fl: -40 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 ASSM10 STTZN
Art.-Nr.: 620021
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø20 mm
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 620021 was added to Notepad.

Go to Notepad

Product 620021 was added to the cart.

Go to Web-Shop

Part No. 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, Customs tariff No. (EU): 85359000, Gross weight: 315.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlussschelle einseitig mit Schraube M10 St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Fl: -40 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 ASSM10 STTZN
Art.-Nr.: 625021
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø25 mm
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 625021 was added to Notepad.

Go to Notepad

Product 625021 was added to the cart.

Go to Web-Shop

Anschlussschellen

Ausführung schräg

Part No. 620015 AS S TE 20 7.10 FL40 STTZN

You are not authorized to download 620915.stp

You are not authorized to download 620915.igs

You are not authorized to download 620915.jt

You are not authorized to download 620915.dwg

You are not authorized to download 620015m_D.dxf

Product 620015 was added to Notepad.

Product 620015 was added to the cart.

Part No. 620017 AS S TE 20 7.10 FL40 CU

You are not authorized to download 620915.stp

You are not authorized to download 620915.igs

You are not authorized to download 620915.jt

You are not authorized to download 620915.dwg

You are not authorized to download 620015m_D.dxf

Product 620017 was added to Notepad.

Product 620017 was added to the cart.

Part No. 620915 AS S TE 20 7.10 FL40 V4A

You are not authorized to download 620915.stp

You are not authorized to download 620915.igs

You are not authorized to download 620915.jt

You are not authorized to download 620915.dwg

You are not authorized to download 620015m_D.dxf

Product 620915 was added to Notepad.

Product 620915 was added to the cart.

Part No. 625015 AS S TE 25 7.10 FL40 STTZN

You are not authorized to download 625015.stp

You are not authorized to download 625015.igs

You are not authorized to download 625015.jt

You are not authorized to download 625015.dwg

You are not authorized to download 620015m_D.dxf

Product 625015 was added to Notepad.

Product 625015 was added to the cart.

Part No. 649015 AS S TE 25 7.10 FL40 V4A

You are not authorized to download 625015.stp

You are not authorized to download 625015.igs

You are not authorized to download 625015.jt

You are not authorized to download 625015.dwg

You are not authorized to download 620015m_D.dxf

Product 649015 was added to Notepad.

Product 649015 was added to the cart.

Ausführung schräg – speziell für Rohrerder St/tZn

Part No. 640015 AS S RE 27 7.10 FL40 STTZN

You are not authorized to download 640015.stp

You are not authorized to download 640015.igs

You are not authorized to download 640015.jt

You are not authorized to download 640015.dwg

You are not authorized to download 640015m_D.dxf

Product 640015 was added to Notepad.

Product 640015 was added to the cart.

Anschluss einseitig mit KS-Verbinder

Part No. 620011 AS TE 20 KSV 7.10 STTZN

You are not authorized to download 620011.stp

You are not authorized to download 620011.igs

You are not authorized to download 620011.jt

You are not authorized to download 620011.dwg

You are not authorized to download 620011m_D.dxf

Product 620011 was added to Notepad.

Product 620011 was added to the cart.

Part No. 625011 AS TE 25 KSV 7.10 STTZN

You are not authorized to download 625011.stp

You are not authorized to download 625011.igs

You are not authorized to download 625011.jt

You are not authorized to download 625011.dwg

You are not authorized to download 620011m_D.dxf

Product 625011 was added to Notepad.

Product 625011 was added to the cart.

Anschluss beidseitig mit KS-Verbindern (St/tZn)

Part No. 620012 AS TE 20 2XKSV 7.10 STTZN

You are not authorized to download 620012.stp

You are not authorized to download 620012.igs

You are not authorized to download 620012.jt

You are not authorized to download 620012.dwg

You are not authorized to download 620012m_D.dxf

Product 620012 was added to Notepad.

Product 620012 was added to the cart.

Part No. 625012 AS TE 25 2XKSV 7.10 STTZN

You are not authorized to download 625012.stp

You are not authorized to download 625012.igs
