Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

lorem ipsum — Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

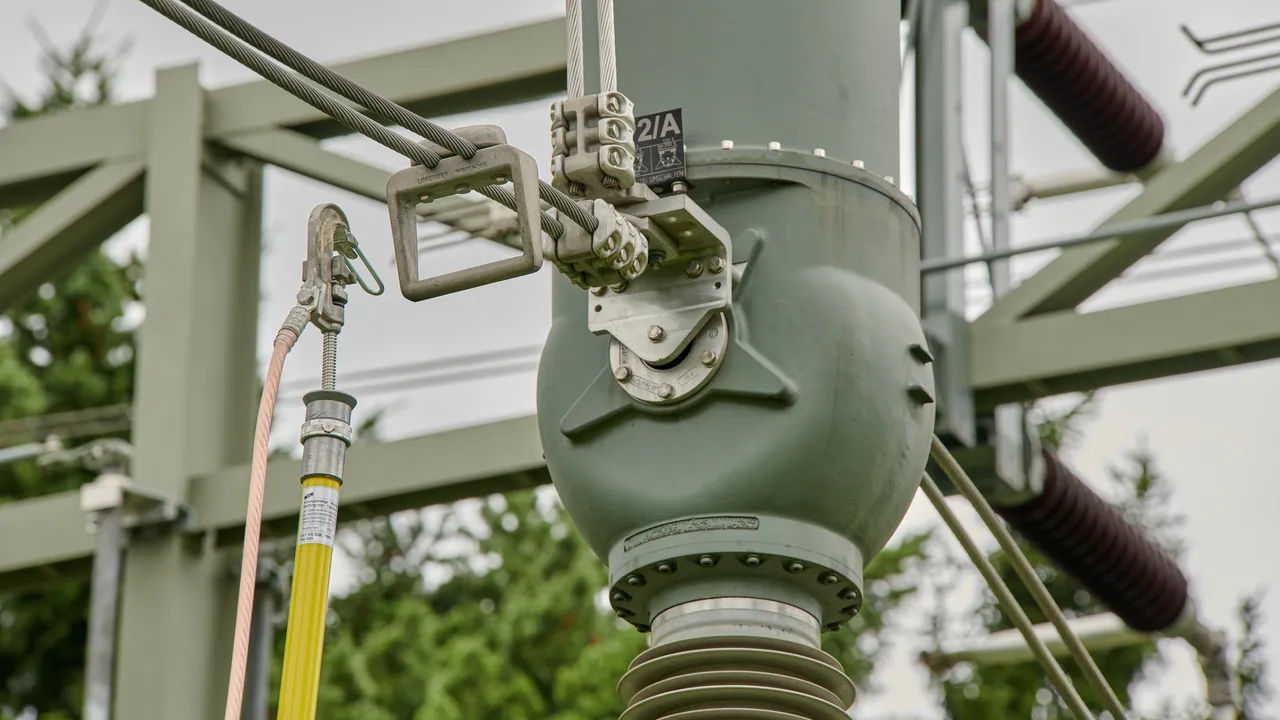

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Phasenschraubklemme mit Federvorspannung.

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Products

Part No. 784201 PSK 4 30 SQL

GTIN 4013364006591, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Product 784201 was added to Notepad.

Go to Notepad

Product 784201 was added to the cart.

Go to Web-Shop

Part No. 784301 PSK 10 65 SQL

GTIN 4013364006553, Customs tariff No. (EU): 85359000, Gross weight: 1.70 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Product 784301 was added to Notepad.

Go to Notepad

Product 784301 was added to the cart.

Go to Web-Shop

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Products

Part No. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Customs tariff No. (EU): 85359000, Gross weight: 1.47 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Product 784401 was added to Notepad.

Go to Notepad

Product 784401 was added to the cart.

Go to Web-Shop

Part No. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Customs tariff No. (EU): 85359000, Gross weight: 2.12 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Product 784501 was added to Notepad.

Go to Notepad

Product 784501 was added to the cart.

Go to Web-Shop

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Product

Part No. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Customs tariff No. (EU): 85359000, Gross weight: 600.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Product 784480 was added to Notepad.

Go to Notepad

Product 784480 was added to the cart.

Go to Web-Shop

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Product

Part No. 784085 PSK 10 85 SQL

GTIN 4013364018686, Customs tariff No. (EU): 85359000, Gross weight: 872.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Product 784085 was added to Notepad.

Go to Notepad

Product 784085 was added to the cart.

Go to Web-Shop

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Product

Part No. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Customs tariff No. (EU): 82055980, Gross weight: 5.71 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

Product 769511 was added to Notepad.

Go to Notepad

Product 769511 was added to the cart.

Go to Web-Shop

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Product

Part No. 784032 PSK 10 32 SQL

GTIN 4013364018679, Customs tariff No. (EU): 85359000, Gross weight: 969.40 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Technical data

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Product 784032 was added to Notepad.

Go to Notepad

Product 784032 was added to the cart.

Go to Web-Shop

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Product

Part No. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

Product 784038 was added to Notepad.

Go to Notepad

Product 784038 was added to the cart.

Go to Web-Shop

Kugelkopfhaube starr

2 Products

Part No. 772314 KKH 20 SQL

GTIN 4013364080171, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Product 772314 was added to Notepad.

Go to Notepad

Product 772314 was added to the cart.

Go to Web-Shop

Part No. 772324 KKH 25 SQL

GTIN 4013364080188, Customs tariff No. (EU): 85359000, Gross weight: 719.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Product 772324 was added to Notepad.

Go to Notepad

Product 772324 was added to the cart.

Go to Web-Shop

Universalklemme

2 Products

Part No. 773236 UK 25 SQL

GTIN 4013364114579, Customs tariff No. (EU): 85359000, Gross weight: 713.50 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 773236 was added to Notepad.

Go to Notepad

Product 773236 was added to the cart.

Go to Web-Shop

Part No. 773331 UK 30 SQL

GTIN 4013364069244, Customs tariff No. (EU): 85359000, Gross weight: 793.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 773331 was added to Notepad.

Go to Notepad

Product 773331 was added to the cart.

Go to Web-Shop

Phasenseitige Anschlusselemente für Freileitungen

Details

Phasenschraubklemme Normalausführung

Part No. 784201 PSK 4 30 SQL

Product 784201 was added to Notepad.

Product 784201 was added to the cart.

Part No. 784301 PSK 10 65 SQL

Product 784301 was added to Notepad.

Product 784301 was added to the cart.

Phasenschraubklemme mit Einhängehilfe

Part No. 784401 PSK 4 30 SQL EH

Product 784401 was added to Notepad.

Product 784401 was added to the cart.

Part No. 784501 PSK 10 65 SQL EH

Product 784501 was added to Notepad.

Product 784501 was added to the cart.

Phasenschraubklemme mit Federvorspannung

Part No. 784480 PSK FV 4 30 SQL

Product 784480 was added to Notepad.

Product 784480 was added to the cart.

Phasenschraubklemme mit großem Klemmbereich

Part No. 784085 PSK 10 85 SQL

Product 784085 was added to Notepad.

Product 784085 was added to the cart.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Part No. 769511 ESTC PSK 5000 SN7249

You are not authorized to download 769511m_D.dxf

Product 769511 was added to Notepad.

Product 769511 was added to the cart.

Phasenschraubklemme

Part No. 784032 PSK 10 32 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784032 was added to Notepad.

Product 784032 was added to the cart.

Phasenschraubklemme mit Sicherungsbügel

Part No. 784038 PSK 10 32 SQL SB

Product 784038 was added to Notepad.

Product 784038 was added to the cart.

Kugelkopfhaube starr

Part No. 772314 KKH 20 SQL

Product 772314 was added to Notepad.

Product 772314 was added to the cart.

Part No. 772324 KKH 25 SQL

Product 772324 was added to Notepad.

Product 772324 was added to the cart.

Universalklemme

Part No. 773236 UK 25 SQL

Product 773236 was added to Notepad.

Product 773236 was added to the cart.

Part No. 773331 UK 30 SQL

Product 773331 was added to Notepad.

Product 773331 was added to the cart.
