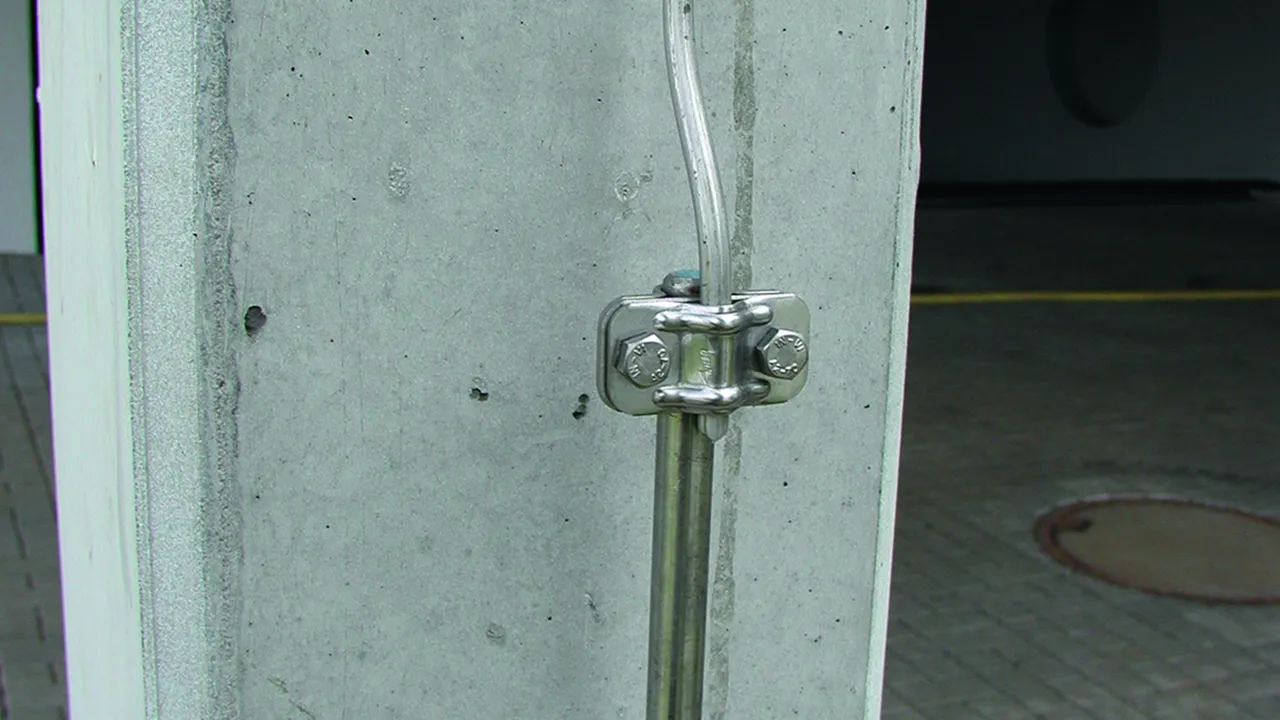

UNI-Trennklemmen

Zum Verbinden der Ableitungen mit den Erdeinführungen bzw. für den Zusammenschluss von Leitungen aus unterschiedlichen Werkstoffen.

Mit Zwischenplatte für zwei Rundleiter

2 Products

Part No. 459129 UTK 8.10 8.10 ZP V2A

GTIN 4013364051386, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP V2A
Art.-Nr.: 459129
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459129 was added to Notepad.

Go to Notepad

Product 459129 was added to the cart.

Go to Web-Shop

Part No. 459127 UTK 8.10 8.10 ZP CU

GTIN 4013364119291, Customs tariff No. (EU): 85359000, Gross weight: 154.30 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme Cu
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP CU
Art.-Nr.: 459127
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459127 was added to Notepad.

Go to Notepad

Product 459127 was added to the cart.

Go to Web-Shop

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

1 Product

Part No. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN 4013364034259, Customs tariff No. (EU): 85359000, Gross weight: 106.60 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 8.10 CU STTZN
Art.-Nr.: 460517
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 460517 was added to Notepad.

Go to Notepad

Product 460517 was added to the cart.

Go to Web-Shop

Mit Zwischenplatte für Rund- und Flachleiter

1 Product

Part No. 459139 UTK 8.10 FL30 ZP V2A

GTIN 4013364078628, Customs tariff No. (EU): 85359000, Gross weight: 124.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme mit Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 ZP V2A
Art.-Nr.: 459139
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459139 was added to Notepad.

Go to Notepad

Product 459139 was added to the cart.

Go to Web-Shop

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

1 Product

Part No. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN 4013364034242, Customs tariff No. (EU): 85359000, Gross weight: 82.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Zweimetall UNI-Trennklemmen für Rund- und Flachleiter Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 FL30 CU STTZN
Art.-Nr.: 460557
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 460557 was added to Notepad.

Go to Notepad

Product 460557 was added to the cart.

Go to Web-Shop

Mit Zwischenplatte für Erdeinführungsstangen

1 Product

Part No. 459119 UTK 8.10 16 ZP V2A

GTIN 4013364051379, Customs tariff No. (EU): 85359000, Gross weight: 126.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme mit Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 ZP V2A
Art.-Nr.: 459119
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459119 was added to Notepad.

Go to Notepad

Product 459119 was added to the cart.

Go to Web-Shop

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

1 Product

Part No. 460507 ZMTK 8.10 16 CU STTZN

GTIN 4013364034266, Customs tariff No. (EU): 85359000, Gross weight: 128.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 16 CU STTZN
Art.-Nr.: 460507
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 460507 was added to Notepad.

Go to Notepad

Product 460507 was added to the cart.

Go to Web-Shop

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

1 Product

Part No. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN 4013364025202, Customs tariff No. (EU): 85359000, Gross weight: 128.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme mit Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 7.10 S ZP STTZN
Art.-Nr.: 459003
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459003 was added to Notepad.

Go to Notepad

Product 459003 was added to the cart.

Go to Web-Shop

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

1 Product

Part No. 459000 UTK 7.10 16 S ZP STTZN

GTIN 4013364025189, Customs tariff No. (EU): 85359000, Gross weight: 129.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme mit Zwischenplatte St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 16 S ZP STTZN
Art.-Nr.: 459000
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459000 was added to Notepad.

Go to Notepad

Product 459000 was added to the cart.

Go to Web-Shop

Mit Zwischenplatte für Erdeinführungsstangen und Flachleiter

1 Product

Part No. 459159 UTK 16 FL30 ZP V2A

GTIN 4013364152830, Customs tariff No. (EU): 85359000, Gross weight: 122.20 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme mit Zwischenplatte NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 16 FL30 ZP V2A
Art.-Nr.: 459159
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459159 was added to Notepad.

Go to Notepad

Product 459159 was added to the cart.

Go to Web-Shop

Ohne Zwischenplatte für zwei Rundleiter

2 Products

Part No. 459029 UTK 8.10 8.10 V2A

GTIN 4013364047587, Customs tariff No. (EU): 85359000, Gross weight: 89.40 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 V2A
Art.-Nr.: 459029
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459029 was added to Notepad.

Go to Notepad

Product 459029 was added to the cart.

Go to Web-Shop

Part No. 459020 UTK 8.10 8.10 STTZN

GTIN 4013364099845, Customs tariff No. (EU): 85359000, Gross weight: 104.90 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 STTZN
Art.-Nr.: 459020
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459020 was added to Notepad.

Go to Notepad

Product 459020 was added to the cart.

Go to Web-Shop

Ohne Zwischenplatte für Rund- und Flachleiter

2 Products

Part No. 459039 UTK 8.10 FL30 V2A

GTIN 4013364047594, Customs tariff No. (EU): 85359000, Gross weight: 90.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 V2A
Art.-Nr.: 459039
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459039 was added to Notepad.

Go to Notepad

Product 459039 was added to the cart.

Go to Web-Shop

Part No. 459030 UTK 8.10 FL30 STTZN

GTIN 4013364099852, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 STTZN
Art.-Nr.: 459030
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459030 was added to Notepad.

Go to Notepad

Product 459030 was added to the cart.

Go to Web-Shop

Ohne Zwischenplatte für Erdeinführungsstangen

2 Products

Part No. 459019 UTK 8.10 16 V2A

GTIN 4013364031272, Customs tariff No. (EU): 85359000, Gross weight: 89.30 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 V2A
Art.-Nr.: 459019
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459019 was added to Notepad.

Go to Notepad

Product 459019 was added to the cart.

Go to Web-Shop

Part No. 459010 UTK 8.10 16 STTZN

GTIN 4013364099838, Customs tariff No. (EU): 85359000, Gross weight: 112.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 STTZN
Art.-Nr.: 459010
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 459010 was added to Notepad.

Go to Notepad

Product 459010 was added to the cart.

Go to Web-Shop

UNI-Trennklemmen

Mit Zwischenplatte für zwei Rundleiter

Part No. 459129 UTK 8.10 8.10 ZP V2A

You are not authorized to download 459129.stp

You are not authorized to download 459129.igs

You are not authorized to download 459129.jt

You are not authorized to download 459129.dwg

You are not authorized to download 459129m_D.dxf

Product 459129 was added to Notepad.

Product 459129 was added to the cart.

Part No. 459127 UTK 8.10 8.10 ZP CU

You are not authorized to download 459129.stp

You are not authorized to download 459129.igs

You are not authorized to download 459129.jt

You are not authorized to download 459129.dwg

You are not authorized to download 459129m_D.dxf

Product 459127 was added to Notepad.

Product 459127 was added to the cart.

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

Part No. 460517 ZMTK 8.10 8.10 CU STTZN

You are not authorized to download 459129.stp

You are not authorized to download 459129.igs

You are not authorized to download 459129.jt

You are not authorized to download 459129.dwg

Product 460517 was added to Notepad.

Product 460517 was added to the cart.

Mit Zwischenplatte für Rund- und Flachleiter

Part No. 459139 UTK 8.10 FL30 ZP V2A

You are not authorized to download 459139.stp

You are not authorized to download 459139.igs

You are not authorized to download 459139.jt

You are not authorized to download 459139.dwg

You are not authorized to download 459139m_D.dxf

Product 459139 was added to Notepad.

Product 459139 was added to the cart.

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

Part No. 460557 ZMTK 8.10 FL30 CU STTZN

You are not authorized to download 459139.stp

You are not authorized to download 459139.igs

You are not authorized to download 459139.jt

You are not authorized to download 459139.dwg

You are not authorized to download 459139m_D.dxf

Product 460557 was added to Notepad.

Product 460557 was added to the cart.

Mit Zwischenplatte für Erdeinführungsstangen

Part No. 459119 UTK 8.10 16 ZP V2A

You are not authorized to download 459119.stp

You are not authorized to download 459119.igs

You are not authorized to download 459119.jt

You are not authorized to download 459119.dwg

You are not authorized to download 459119m_D.dxf

Product 459119 was added to Notepad.

Product 459119 was added to the cart.

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

Part No. 460507 ZMTK 8.10 16 CU STTZN

You are not authorized to download 460507.stp

You are not authorized to download 460507.igs

You are not authorized to download 460507.jt

You are not authorized to download 460507.dwg

You are not authorized to download 460507m_D.dxf

Product 460507 was added to Notepad.

Product 460507 was added to the cart.

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

Part No. 459003 UTK 7.10 7.10 S ZP STTZN

You are not authorized to download 459003.stp

You are not authorized to download 459003.igs

You are not authorized to download 459003.jt

You are not authorized to download 459003.dwg

You are not authorized to download 459003m_D.dxf

Product 459003 was added to Notepad.

Product 459003 was added to the cart.

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

Part No. 459000 UTK 7.10 16 S ZP STTZN

You are not authorized to download 459000.stp

You are not authorized to download 459000.igs

You are not authorized to download 459000.jt

You are not authorized to download 459000.dwg

You are not authorized to download 459000m_D.dxf

Product 459000 was added to Notepad.

Product 459000 was added to the cart.
