Überbrückungslaschen

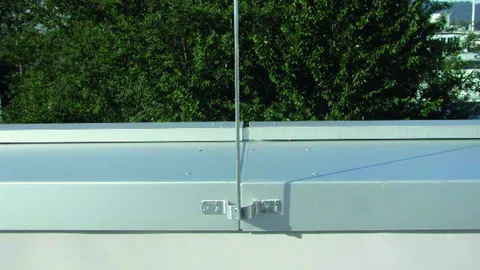

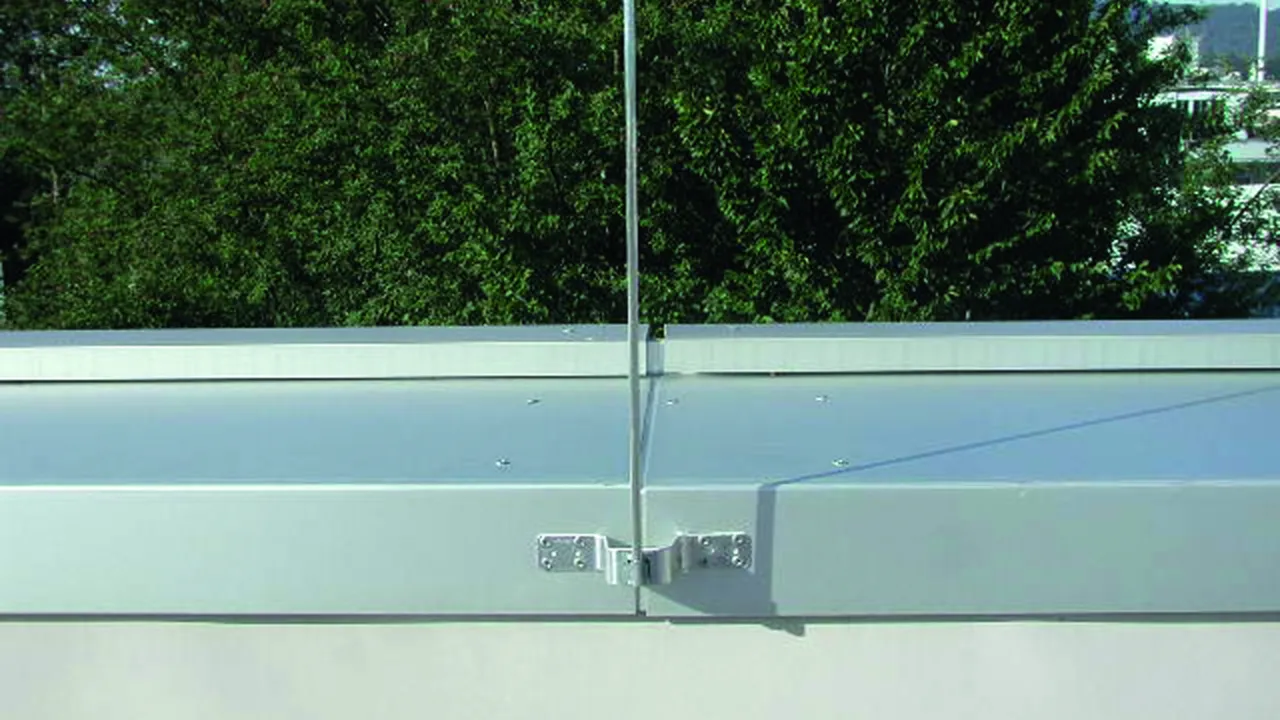

Zum Anschließen und Verbinden von Metallverkleidungen, zum Nieten oder Schrauben.

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

Ausführung kurz mit Mittelbohrung

2 Products

Part No. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN 4013364024922, Customs tariff No. (EU): 85359000, Gross weight: 39.30 g, PU: 50.00 Stk.

Images

Additional information

Überbrückungslaschen Ausführung kurz mit Mittelbohrung Al
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung kurz mit Mittelbohrung
Werkstoff: Al
Länge: 170 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L170 B11 B5.2 6.5 AL
Art.-Nr.: 377006
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Abmessung 30 x 2 mm
Länge 170 mm
Befestigung [8x] Ø5,2 / [4x] Ø6,5 mm
Mittelbohrung Ø11 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377006 was added to Notepad.

Go to Notepad

Product 377006 was added to the cart.

Go to Web-Shop

Part No. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN 4013364034204, Customs tariff No. (EU): 85359000, Gross weight: 114.30 g, PU: 50.00 Stk.

Images

Additional information

Überbrückungslaschen Ausführung kurz mit Mittelbohrung Cu
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung kurz mit Mittelbohrung
Werkstoff: Cu
Länge: 170 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L170 B11 B5.2 6.5 CU
Art.-Nr.: 377027
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Abmessung 28 x 2 mm
Länge 170 mm
Befestigung [8x] Ø5,2 / [4x] Ø6,5 mm
Mittelbohrung Ø11 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377027 was added to Notepad.

Go to Notepad

Product 377027 was added to the cart.

Go to Web-Shop

Ausführung kurz ohne Mittelbohrung

1 Product

Part No. 377016 UEBL L170 B5.2 6.5 AL

GTIN 4013364083417, Customs tariff No. (EU): 85359000, Gross weight: 38.30 g, PU: 50.00 Stk.

Images

Additional information

Überbrückungslaschen Ausführung kurz ohne Mittelbohrung Al
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung kurz ohne Mittelbohrung
Werkstoff: Al
Länge: 170 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L170 B5.2 6.5 AL
Art.-Nr.: 377016
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Abmessung 30 x 2 mm
Länge 170 mm
Befestigung [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 377016 was added to Notepad.

Go to Notepad

Product 377016 was added to the cart.

Go to Web-Shop

Ausführung lang mit Mittelbohrung

1 Product

Part No. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN 4013364068582, Customs tariff No. (EU): 85359000, Gross weight: 48.02 g, PU: 50.00 Stk.

Images

Additional information

Überbrückungslaschen Ausführung lang mit Mittelbohrung Al
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung lang mit Mittelbohrung
Werkstoff: Al
Länge: 220 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L220 B11 B5.2 6.5 AL
Art.-Nr.: 377026
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Abmessung 30 x 2 mm
Länge 220 mm
Befestigung [8x] Ø5,2 / [4x] Ø6,5 mm
Mittelbohrung Ø11 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.
