Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Customs tariff No. (EU): 85359000, Gross weight: 23.90 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

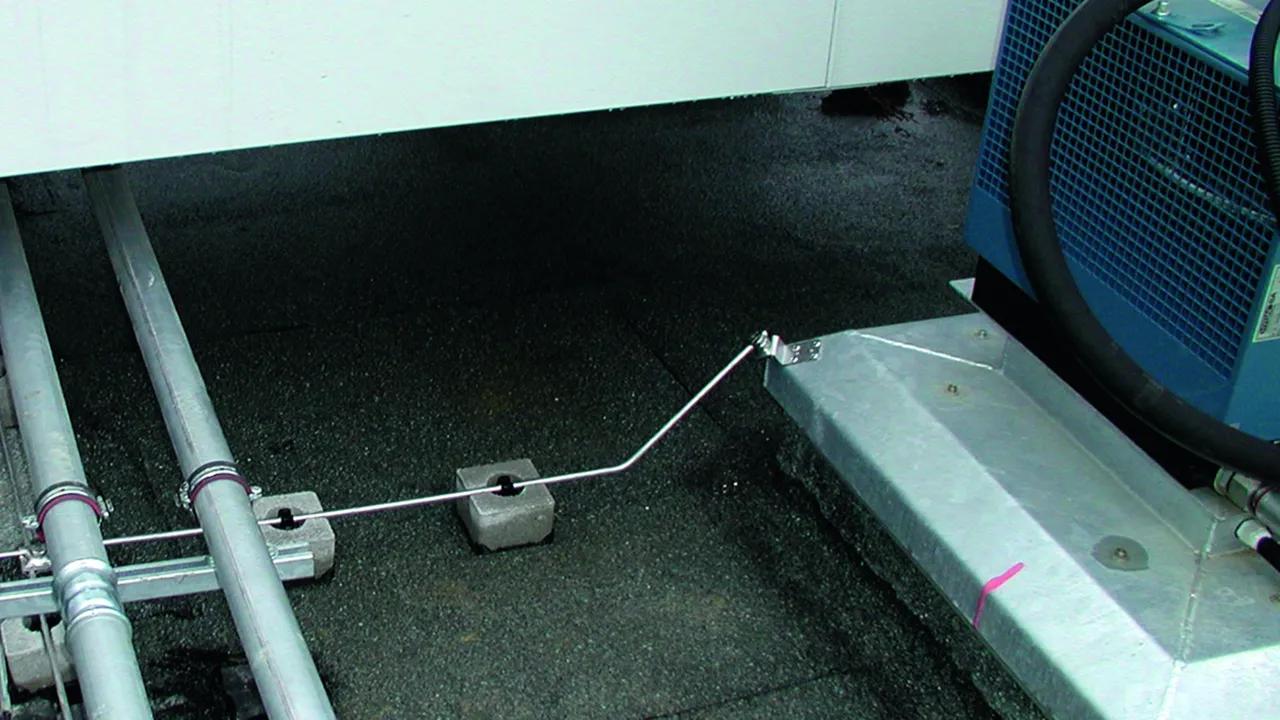

Anschlusslasche mit Vierkantloch Al
Anschlusslaschen
zum Anschließen von Metallverkleidungen
durch Blindnieten oder
Schrauben Loch 11x11 mm (z. B. für KS-Verbinder),
Anschluss längs und quer
Werkstoff Lasche: Al
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 AL
Art.-Nr.: 377005
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	Al
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Al
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Anschluss	längs / quer
Anschluss mit	Vierkantloch 11x11 mm (KS-Verbinder)
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377005 was added to Notepad.

Go to Notepad

Product 377005 was added to the cart.

Go to Web-Shop

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Customs tariff No. (EU): 85359000, Gross weight: 51.20 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlusslasche mit Vierkantloch Cu
Anschlusslaschen
zum Anschließen von Metallverkleidungen
durch Blindnieten oder
Schrauben Loch 11x11 mm (z. B. für KS-Verbinder),
Anschluss längs und quer
Werkstoff Lasche: Cu
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 CU
Art.-Nr.: 377017
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	Cu
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Cu
Materialstärke (t1)	2 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Anschluss	längs / quer
Anschluss mit	Vierkantloch 11x11 mm (KS-Verbinder)
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377017 was added to Notepad.

Go to Notepad

Product 377017 was added to the cart.

Go to Web-Shop

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Customs tariff No. (EU): 85359000, Gross weight: 54.10 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlusslasche mit Vierkantloch NIRO
Anschlusslaschen
zum Anschließen von Metallverkleidungen
durch Blindnieten oder
Schrauben Loch 11x11 mm (z. B. für KS-Verbinder),
Anschluss längs und quer
Werkstoff Lasche: NIRO
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 V2A
Art.-Nr.: 377009
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	NIRO
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	NIRO
Materialstärke (t1)	2,5 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Anschluss	längs / quer
Anschluss mit	Vierkantloch 11x11 mm (KS-Verbinder)
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377009 was added to Notepad.

Go to Notepad

Product 377009 was added to the cart.

Go to Web-Shop

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Customs tariff No. (EU): 85359000, Gross weight: 76.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlusslasche mit Klemmbock
Anschlusslaschen zum Anschließen von Metallverkleidungen durch Blindnieten
oder Schrauben
mit Klemmbock für Leiter Rd 6-10 mm
Werkstoff Lasche: Al
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Klemmbock: St/tZn
Schraube: M10 x 30 mm
Klemmbereich Rd: 6-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Art.-Nr.: 377100
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	Al
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Klemmbock	St/tZn
Klemmbereich Rd	6-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Al
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Klemmbock	St/tZn
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Anschluss	längs / quer
Anschluss mit	Klemmbock
Klemmbereich Rd	6-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377100 was added to Notepad.

Go to Notepad

Product 377100 was added to the cart.

Go to Web-Shop

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Customs tariff No. (EU): 85359000, Gross weight: 72.40 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlusslasche mit Doppelüberleger Al
Anschlusslaschen zum Anschließen von Metallverkleidungen durch Blindnieten
oder Schrauben
mit Doppelüberleger für Leiter Rd 8-10 mm
Werkstoff Lasche: Al
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger: Al
Schraube: M10 x 30 mm
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Art.-Nr.: 377200
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	Al
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger	Al
Klemmbereich Rd	8-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Al
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Doppelüberleger	Al
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Anschluss	längs / quer
Anschluss mit	Doppelüberleger
Klemmbereich Rd	8-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377200 was added to Notepad.

Go to Notepad

Product 377200 was added to the cart.

Go to Web-Shop

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Customs tariff No. (EU): 85359000, Gross weight: 117.50 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlusslasche mit Doppelüberleger St/tZn
Anschlusslaschen zum Anschließen von
Metallverkleidungen durch Blindnieten
oder Schrauben
mit Doppelüberleger für Leiter Rd 8-10 mm
Werkstoff Lasche: St/tZn
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger: St/tZn
Schraube: M10 x 30 mm
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Art.-Nr.: 377201
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	St/tZn
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger	St/tZn
Klemmbereich Rd	8-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	St/tZn
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Doppelüberleger	St/tZn
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Anschluss	längs / quer
Anschluss mit	Doppelüberleger
Klemmbereich Rd	8-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377201 was added to Notepad.

Go to Notepad

Product 377201 was added to the cart.

Go to Web-Shop

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Customs tariff No. (EU): 85359000, Gross weight: 111.65 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Anschlusslasche mit Doppelüberleger NIRO
Anschlusslaschen zum Anschließen von
Metallverkleidungen durch Blindnieten
oder Schrauben
mit Doppelüberleger für Leiter Rd 8-10 mm
Werkstoff Lasche: NIRO
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger: NIRO
Schraube: M10 x 30 mm
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Art.-Nr.: 377209
oder gleichwertig.

Certificates

Technical data

Werkstoff Lasche	NIRO
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger	NIRO
Klemmbereich Rd	8-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	NIRO
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Doppelüberleger	NIRO
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Anschluss	längs / quer
Anschluss mit	Doppelüberleger
Klemmbereich Rd	8-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 377209 was added to Notepad.

Go to Notepad

Product 377209 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Anschlusslaschen

Mit Vierkantloch

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Mit Klemmbock

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Mit Doppelüberleger

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Product 377209 was added to Notepad.

Product 377209 was added to the cart.

Anschlusslaschen

Mit Vierkantloch

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

You are not authorized to download 377005.stp

You are not authorized to download 377005.igs

You are not authorized to download 377005.jt

You are not authorized to download 377005.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

You are not authorized to download 377017.stp

You are not authorized to download 377017.igs

You are not authorized to download 377017.jt

You are not authorized to download 377017.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

You are not authorized to download 377009.stp

You are not authorized to download 377009.igs

You are not authorized to download 377009.jt

You are not authorized to download 377009.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Mit Klemmbock

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

You are not authorized to download 377100_377109_377117.stp

You are not authorized to download 377100_377109_377117.igs

You are not authorized to download 377100_377109_377117.jt

You are not authorized to download 377100_377109_377117.dwg

You are not authorized to download 377100_377109_377117m_D.dxf

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Mit Doppelüberleger

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377209 was added to Notepad.

Product 377209 was added to the cart.
