BLITZDUCTOR XT Ex (i) – Ableiter-Module

Überspannungs-Ableiter für eigensichere Messkreise und Bussysteme

Höchstes Ableitvermögen für zwei-, drei- oder vierpolige Schnittstellen
Niedriger Schutzpegel, auch für Endgeräteschutz geeignet
Umfangreiche Zulassungen: ATEX, IECEx, CSA Hazloc

Ableiter teilbar in Schutzmodul und Basisteil

Einfacher und kraftloser Modulwechsel möglich
Alle Schutzkomponenten im Schutzmodul integriert
Ableiter mit integriertem RFID-LifeCheck zur vorbeugenden Ableiter-Überwachung verfügbar

Funktionales und ansprechendes Gerätedesign

Hutschienenmontage mit integrierter Erdung
Minimaler Platzbedarf, 2 Doppeladern auf 12 mm Baubreite
Vibrations- und schockgeprüft für den sicheren Betrieb

Details

Vibrations- und verpolungssichere Modulverrastung.

lorem ipsum — Vibrations- und verpolungssichere Modulverrastung.

Zweiteiliger Aufbau mit universellem Basisteil und anwendungsspezifischem Ableiter-Modul.

Alle Schutzelemente im Steckmodul integriert und LifeCheck überwacht.

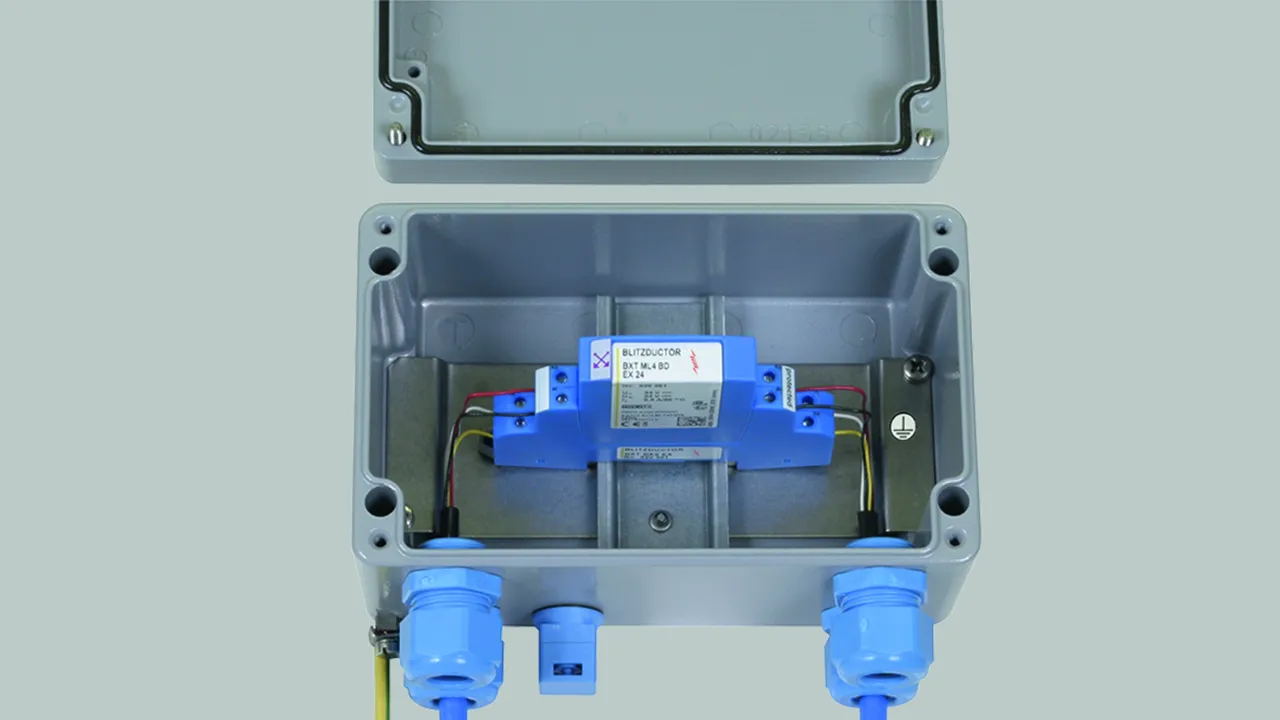

Anschlussfertige Überspannungs-Ableitereinheit ITAK EXI BXT 24.

BXT ML4 BD EX 24

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Doppeladern eigensicherer Messkreise und Bussysteme, erfüllt Anforderungen nach FISCO. ATEX. Isolationsfestigkeit > 500 V Ader-Erde.
LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Customs tariff No. (EU): 85363010, Gross weight: 29.90 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Überspannungs-Ableiter-Modul mit LifeCheck BXT ML4 BD EX 24
Überspannungs-Ableiter-Schutzmodul
der Ableiterklasse Type 2 / P1
BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz von 2
Doppeladern, eigensicheren symmetrischen
Schnittstellen mit galvanischer Trennung, 4-20 mA,
Profibus PA. Mit integriertem LifeCheck für
berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS EX.
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: BXT ML4 BD EX 24
Art.-Nr.: 920381
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_c )	33 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	4 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Grenzfrequenz Ad-Ad (f_G )	7,7 MHz
Zulassungen ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Ableiterüberwachung	LifeCheck
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_c )	33 V
Höchste Dauerspannung AC (U_c )	23 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	4 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 52 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1400 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 45 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	1,0 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,7 MHz
Kapazität Ad-Ad (C)	≤ 0,8 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil
Erdung über	Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-Klassifizierung	bis SIL3 *⁾
ATEX-Zulassungen (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-Zulassungen (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-Zulassungen (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-Zulassungen (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-Zulassungen (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-Zulassungen (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-Zulassungen	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Details siehe: www.dehn.de

Product 920381 was added to Notepad.

Go to Notepad

Product 920381 was added to the cart.

Go to Web-Shop

BXT ML2 BD S EX 24

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme, wahlweise direkte oder indirekte Schirmerdung. Isolationsfestigkeit > 500 V Ader-Erde.
LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Customs tariff No. (EU): 85363010, Gross weight: 29.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Überspannungs-Ableiter-Modul mit LifeCheck BXT ML2 BD S EX 24
Überspannungs-Ableiter-Schutzmodul
der Ableiterklasse Type 2 / P1
BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz von
1 Doppelader in eigensicheren symmetrischen
Schnittstellen mit galvanischer Trennung, 4-20 mA,
Profibus PA. wahlweise indirekte oder direkte Schirmerdung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS EX.
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: BXT ML2 BD S EX 24
Art.-Nr.: 920280
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_c )	33 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	4 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	6 MHz
Zulassungen ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Ableiterüberwachung	LifeCheck
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_c )	33 V
Höchste Dauerspannung AC (U_c )	23,3 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	4 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_impD1 (U_P )	≤ 1300 V
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 52 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1400 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 45 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	1,0 Ohm
Grenzfrequenz Ad-Ad (f_G )	6 MHz
Kapazität Ad-Ad (C)	≤ 1,0 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil
Erdung über	Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
ATEX-Zulassungen (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-Zulassungen (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-Zulassungen (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-Zulassungen (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-Zulassungen (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-Zulassungen (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-Zulassungen	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Details siehe: www.dehn.de

Product 920280 was added to Notepad.

Go to Notepad

Product 920280 was added to the cart.

Go to Web-Shop

BXT ML4 BC EX 24

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von bis zu vier erdpotentialfreien Einzeladern mit gemeinsamem Bezugspotential eigensicherer Messkreise, erfüllt Anforderungen nach FISCO. ATEX. Isolationsfestigkeit > 500 V Ader-Erde.
LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter-Modul mit LifeCheck BXT ML4 BC EX 24
Überspannungs-Ableiter-Schutzmodul
der Ableiterklasse Type 2 / P1
BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4
eigensicheren Einzeladern von
Schnittstellen mit galvanischer
Trennung, Temperaturmessung.
Mit integriertem LifeCheck für
berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS EX.
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: BXT ML4 BC EX 24
Art.-Nr.: 920384
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_c )	33 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	4 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Grenzfrequenz Ad-Ad (f_G )	6,4 MHz
Zulassungen ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Ableiterüberwachung	LifeCheck
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_c )	33 V
Höchste Dauerspannung AC (U_c )	23,3 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	4 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ 53 V
Schutzpegel Ad-PG bei I_impD1 (U_P )	≤ 1300 V
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1400 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 45 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	6,4 MHz
Kapazität Ad-Ad (C)	≤ 0,8 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil
Erdung über	Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-Klassifizierung	bis SIL3 *)
ATEX-Zulassungen (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-Zulassungen (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-Zulassungen (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-Zulassungen (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-Zulassungen (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-Zulassungen (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-Zulassungen	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Details siehe: www.dehn.de

Product 920384 was added to Notepad.

Go to Notepad

Product 920384 was added to the cart.

Go to Web-Shop

BXT ML2 BD HF EX 6

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader eigensicherer Messkreise und RS485-Bussysteme. Isolationsfestigkeit > 500 V Ader-Erde.
LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Customs tariff No. (EU): 85363010, Gross weight: 27.20 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Überspannungs-Ableiter-Modul mit LifeCheck BXT ML2 BD HF EX 6
Überspannungs-Ableiter-Schutzmodul
der Ableiterklasse Type 2 / P1
BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz von
einer Doppelader eigensicherer
symmetrischer Messkreise und
RS485- Bussysteme mit galvanischer
Trennung. Mit integriertem LifeCheck
für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS EX.
Max. Eingangsspannung nach EN 60079-11: 4,2 V
Max. Eingangsstrom nach EN 60079-11: 4,8 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: BXT ML2 BD HF EX 6
Art.-Nr.: 920538
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_c )	6 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	4,8 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Ableiterüberwachung	LifeCheck
Nennspannung (U_N )	6 V
Höchste Dauerspannung DC (U_c )	6 V
Höchste Dauerspannung AC (U_c )	4,2 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	4,2 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	4,8 A
Max. Eingangsstrom nach EN 60079-11 (ohne Schutzmodul nur bis 60 °C) (I_i )	4,8 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	300 A
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 35 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1400 V
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil
Erdung über	Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-Klassifizierung	bis SIL3 *)
ATEX-Zulassungen (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-Zulassungen (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-Zulassungen (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-Zulassungen (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-Zulassungen (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-Zulassungen (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-Zulassungen	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*⁾ Details siehe: www.dehn.de
