DEHNsafe

Zweipoliger Überspannungsschutz für 230 V-Endgeräte

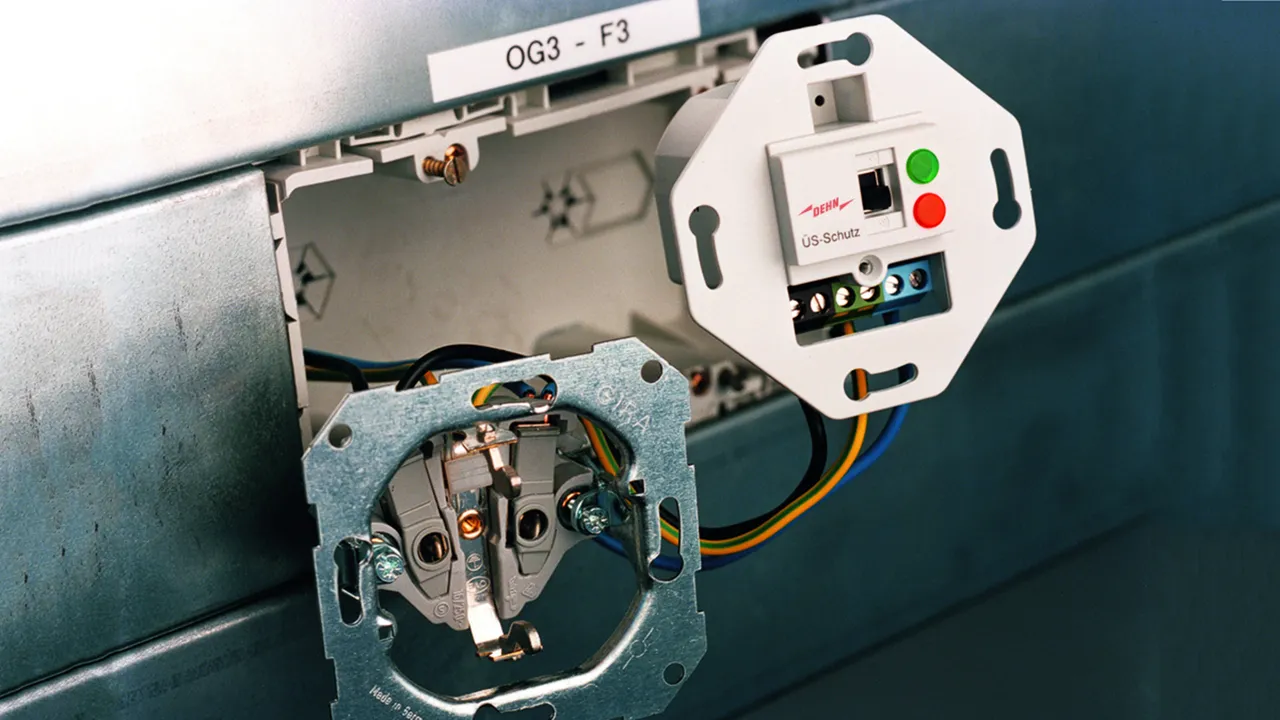

Zum Einsatz in Geräteeinbaudosen und in Kabelkanälen
Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung
Optische Mehrfach-Betriebsanzeige
Programmierbare Akustikfunktion
Anschlussklemmen zur Durchgangsverdrahtung
Unabhängig vom Steckdosen-Design

Details

DEHNsafe

Überspannungs-Schutzgerät für Kabelkanäle und Geräteeinbaudosen. Für einphasige 230 V- TT- und TN-Systeme.

1 Product

Part No. 924370 DSA 230 LA

GTIN 4013364081321, Customs tariff No. (EU): 85363010, Gross weight: 88.00 g, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Schutzgerät für Kabelkanäle DEHNsafe 230 LA
2-poliger Überspannungs-Ableiter für 230 V-Endgeräte
Ableiter Typ 3 nach EN 61643-11
zum Einsatz in Geräteeinbaudosen und in Kabelkanälen
optische Mehrfach-Betriebsanzeige
programmierbare Akustikfunktion
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Gesamtableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz:
16 A gG oder B 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSA 230 LA
Art.-Nr.: 924370
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	B 16 A
Defektanzeige	rotes Licht + Hupe
Betriebsanzeige	grünes Licht

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom (I_L )	16 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht + Hupe
Betriebsanzeige	grünes Licht
Anzahl der Ports	1
Schalter	-Funktionstest / -Hupe aus
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Anschlussquerschnitt (min.)	0,5 mm²ein- / mehr- / feindrähtig
Anschlussquerschnitt (max.)	2,5 mm²ein- / mehr- / feindrähtig
Montage auf	Tragring (Ø60 mm) zum Einbau in Schalterdosen, Tiefe 40 mm
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-2
Einbauort	Innenraum
Schutzart	IP 20
Abdeckung	TAE
