EXFS 100 / EXFS 100 KU

Zum indirekten Verbinden/Erden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung
Ausführung für den Blitzschutz-Potentialausgleich nach DIN EN 62305 / VDE 0185 im Ex-Bereich

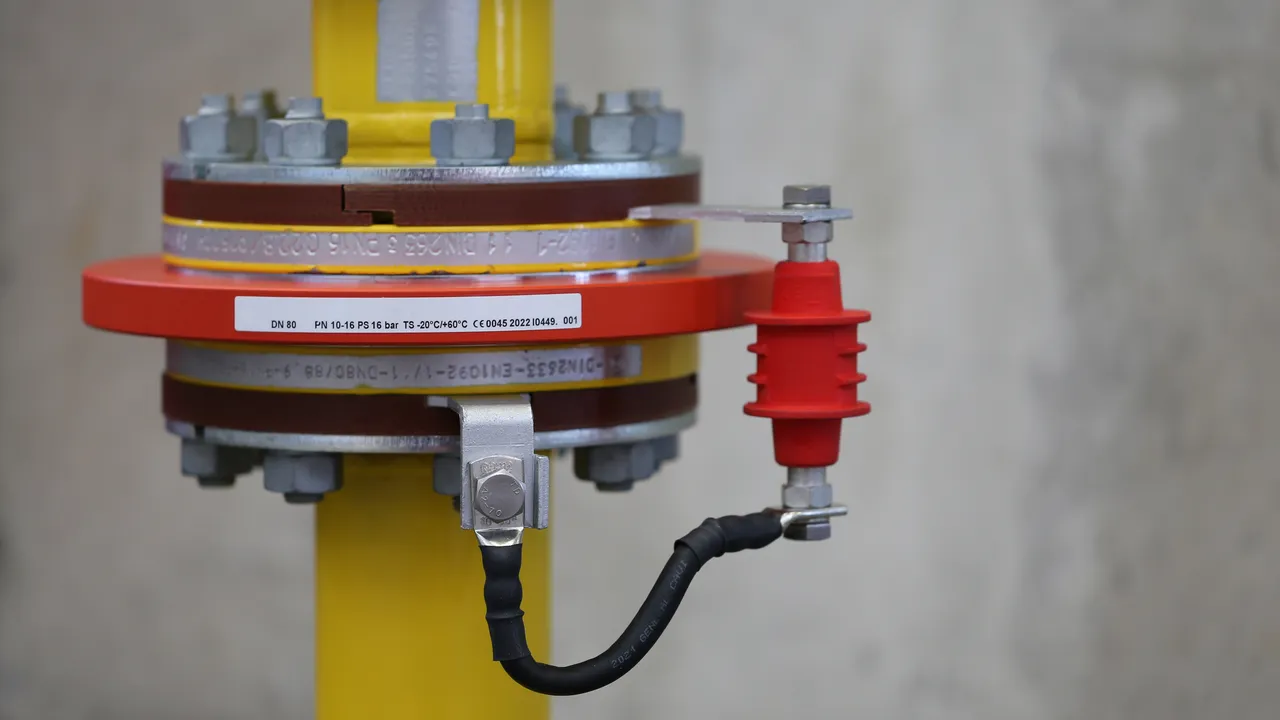

Zur Überbrückung von Isolierstücken, Isolierflanschen, etc. in kathodisch korrosionsgeschützten Rohrabschnitten
Zur sicheren Anwendung in Explosionsschutzzone 1 (Gase) bzw. Zone 21 (Stäube)
Besonders tiefe Ansprechspannung
Besonders hohe Wechselstromfestigkeit
Zulassung nach ATEX Richtlinie 2014/34/EU, IECEx, UL und Inmetro

Details

EXFS 100

Trennfunkenstrecke für den Ex-Bereich mit Kunststoffmantel und Anschluss-Gewindeschrauben M10.

1 Product

Part No. 923100 EXFS 100

GTIN 4013364108325, Customs tariff No. (EU): 85369010, Gross weight: 308.80 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Ex-Trennfunkenstrecke EXFS 100
Ex-Trennfunkenstrecke EXFS 100 nach
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
für den Blitzschutz-Potentialausgleich nach
DIN VDE 0185-305-3, speziell zum Einsatz in
explosionsgefährdete Bereiche bis Zone 1 bzw. 21.
IECEx / ATEX-zertifiziert (2014/34/EU)
Ex-Kennzeichnung nach
IEC / EN 60079: Gase II 2G Ex d IIC T6
IEC / EN 61241: Stäube II 2D Ex tD A21 IP67 T 80°C
Blitzstoßstrom (10/350): 100 kA
Blitzstromtragfähigkeitsklasse nach IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
Nennableitstoßstrom (8/20): 100 kA
Bemessungs-Ansprech-Stoßspannung:<= 1,25 kV
Ansprechwechselspannung (50Hz): <= 0,5 kV
Bemessungs-Stehwechselspannung (50 Hz): <= 250 V
Bemessungs-Ableitstrom (50 Hz): 500 A / 0,2 sec. (Tu <= 45°C)
Schutzart: IP67
Anschluss-Gehäuse: beidseitige
Anschlußschraube M10 x 25 und Federring

Fabrikat: DEHN
Typ: EXFS 100
Art.-Nr.: 923100
oder gleichwertig.

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Blitzstromtragfähigkeitsklasse	H
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 1,25 kV
Schutzart	IP 67
Zulassungen	UL, Inmetro
ATEX-Zulassungen	DEKRA 11ATEX0178 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	II 2 G Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-Zulassungen	IECEx KEM 09.0051X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80 °C Db IP 66/67
Inmetro-Zulassungen	TÜV 17.0698 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80 °C Db IP 66/67

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Blitzstromtragfähigkeitsklasse	H
Bemessungs-Stehwechselspannung (50 / 60 Hz) (U_wAC )	250 V
Bemessungs-Stehgleichspannung (U_wDC )	354 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 1,25 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +60 °C
Schutzart	IP 67
Zulassungen	UL, Inmetro
ATEX-Zulassungen	DEKRA 11ATEX0178 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	II 2 G Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-Zulassungen	IECEx KEM 09.0051X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80 °C Db IP 66/67
Inmetro-Zulassungen	TÜV 17.0698 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80 °C Db IP 66/67
Gehäuselänge	100 mm
Gehäusedurchmesser	45,5 mm
Gehäusewerkstoff	Kunststoffmantel
Anschluss Gehäuse	Gewindebuchse M10, 2x M10x25 mm, 2x Federring
Erweiterte technische Daten:	--------------------
– Bemessungs-Ableitstrom (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 / 60 Hz) (U_aw )	≤ 0,5 kV

Product 923100 was added to Notepad.

Go to Notepad

Product 923100 was added to the cart.

Go to Web-Shop

EXFS 100 KU

Ex-Trennfunkenstrecke mit Anschlussleitung für den ober- und unterirdischen Einbau; wasserdicht umschrumpft; kann gekürzt werden um möglichst kurze Kabellängen zu realisieren.

1 Product

Part No. 923101 EXFS 100 KU

GTIN 4013364108332, Customs tariff No. (EU): 85369095, Gross weight: 2.14 kg, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Ex-Trennfunkenstrecke EXFS 100 KU
Ex-Trennfunkenstrecke EXFS 100 KU nach
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
für den Blitzschutz-Potentialausgleich (Schutz der Isolation)
nach DIN VDE 0185-305-3,
speziell zum Einsatz in explosionsgefährdete Bereiche
bis Zone 1 bzw. 21, mit Anschlussleitungen für den
ober- und unterirdischen Einbau
IECEx / ATEX-zertifiziert (2014/34/EU)
Ex-Kennzeichnung nach
IEC / EN 60079: Gase II 2G Ex d IIC T6
IEC / EN 61241: Stäube II 2D Ex tD A21 IP67 T 80°C
Blitzstoßstrom (10/350): 100 kA
Blitzstromtragfähigkeitsklasse nach IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Nennableitstoßstrom (8/20): 100 kA
Bemessungs-Ansprech-Stoßspannung:<= 1,25 kV
Ansprechwechselspannung (50Hz): <= 0,5 kV
Bemessungs-Stehwechselspannung (50 Hz): <= 250 V
Bemessungs-Ableitstrom (50 Hz):
500 A / 0,2 sec. (Tu <= 45°C)
Schutzart: IP67
Kunststoff wasserdicht umspritzt
Kabel: beidseitig NYY-J 1 x 25 mm2, ca. 2 m lang

Fabrikat: DEHN
Typ: EXFS 100 KU
Art.-Nr.: 923101
oder gleichwertig.

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Blitzstromtragfähigkeitsklasse	H
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 1,25 kV
Schutzart	IP 67
ATEX-Zulassungen	DEKRA 11ATEX0178 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	II 2 G Ex d IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-Zulassungen	IECEx KEM 09.0051X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex d IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80°C Db IP 66/67
Inmetro-Zulassungen	TÜV 17.0698 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80 °C Db IP 66/67
Kabellänge	2x ca. 2000 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Blitzstromtragfähigkeitsklasse	H
Bemessungs-Stehwechselspannung (50 / 60 Hz) (U_wAC )	250 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 1,25 kV
Betriebstemperaturbereich (T_U )	-40 °C ... +60 °C
Montage-Temperaturbereich	-5 °C ... +50 °C
Schutzart	IP 67
ATEX-Zulassungen	DEKRA 11ATEX0178 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	II 2 G Ex d IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-Zulassungen	IECEx KEM 09.0051X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex d IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80°C Db IP 66/67
Inmetro-Zulassungen	TÜV 17.0698 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-1: Gase	Ex db IIC T6 Gb
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-31: Stäube	Ex tb IIIC T80 °C Db IP 66/67
Gehäuselänge	123 mm
Gehäusedurchmesser	34 mm
Gehäusewerkstoff	Kunststoffmantel; wasserdicht umspritzt
Anschluss Gehäuse	NYY-J-1x25 mm²
Kabellänge	2x ca. 2000 mm
Erweiterte technische Daten:	--------------------
– Bemessungs-Ableitstrom (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 / 60 Hz) (U_aw )	≤ 0,5 kV
